Решено Нет подсветки на матрице

Всем добрый день!

Купил ноут в отличном состоянии на ebay очень дешево. Продаван заявил его как "неробочий/на запчасти", в описании фигурировало "включается, но экран не работает". Рискнул, купил, т.к. если включается, то шанс что плата и чипы на ней не убиты очень высока. И это правда.

На прошлых выходных разобрал, осмотрел всё. Плата не копалась, не паялась. Единственное что делал предыдущий владелец - снимал СО и менял пасту. Чипы без сколов, трещин, всё в идеале. Кампаунд вокруг чипсета, проца, видеочипа на месте, цвет нормальный (не грелись). Проблемных элементов (сгоревших, сколотых и т.д.) визуально на плате нет.

Изображение на внешний монитор по HDMI выводится. На внешнем мониторе прогнал все возможные тесты GPU и CPU - всё отлично, все тесты проходят, ничего не зависает и не перегружается. Включается ноут стабильно с первого раза.

Проблема ноутбука - изображение на матрицу выводится (с фонариком это видно, да и без него тоже), но подсветка полностью отсутствует.

Т.к. проверить и протестировать было не на чем в тот раз, к этим выходным подготовился, нашёл временный рабочий ноут с заведомо рабочей матрицей.

На этом ноутбуке FHD IPS матрица, шлейф eDP 2-х канальный, со стороны матрицы стандартный 30-pin, со стороны ноута 40-pin (туда же приходит и вебка)

1. Пересадил матрицу с другого ноутбука (обычная HD 1366x768 TN). Изображение есть, подсветки нет. Т.е. проблема не в матрице самого ноутбука.
2. Пересадил матрицу с Dell на другой ноут (но там к сожалению был 1-ch eDP кабель рассчитанный только на HD разрешения), изображение не появилось (ожидаемо), но подсветка - есть (черный экран ощутимо светится). Т.е. подсветка на матрице рабочая.

Пытаюсь найти причину проблемы. Самое очевидное - попробовать другой eDP кабель, но ехать будет 2-3 недели (они есть и на алике и на других ресурсах, средняя цена 19-25$), но не хочется закупаться просто так, т.к. проблема может быть где-то ещё. Сам кабель визуально целый, явные повреждения отсутствуют, проложен был нормально (т.е. ничто его не пережимало и не перебивало).

Скачал схему и boardview, буду смотреть что там куда идёт от eDP коннектора на плате. Может быть есть у кого идеи что посмотреть в первую очередь, может быть есть какие то типовые проблемы и решения в таких случаях?

Опыта мало, если паять что-то (даже мелкий кондюк), то только в сервисе, т.к. "руки есть", а оборудования для работы с такой мелочью нет. Но предварительно хочется понять возможный масштаб бедствия.

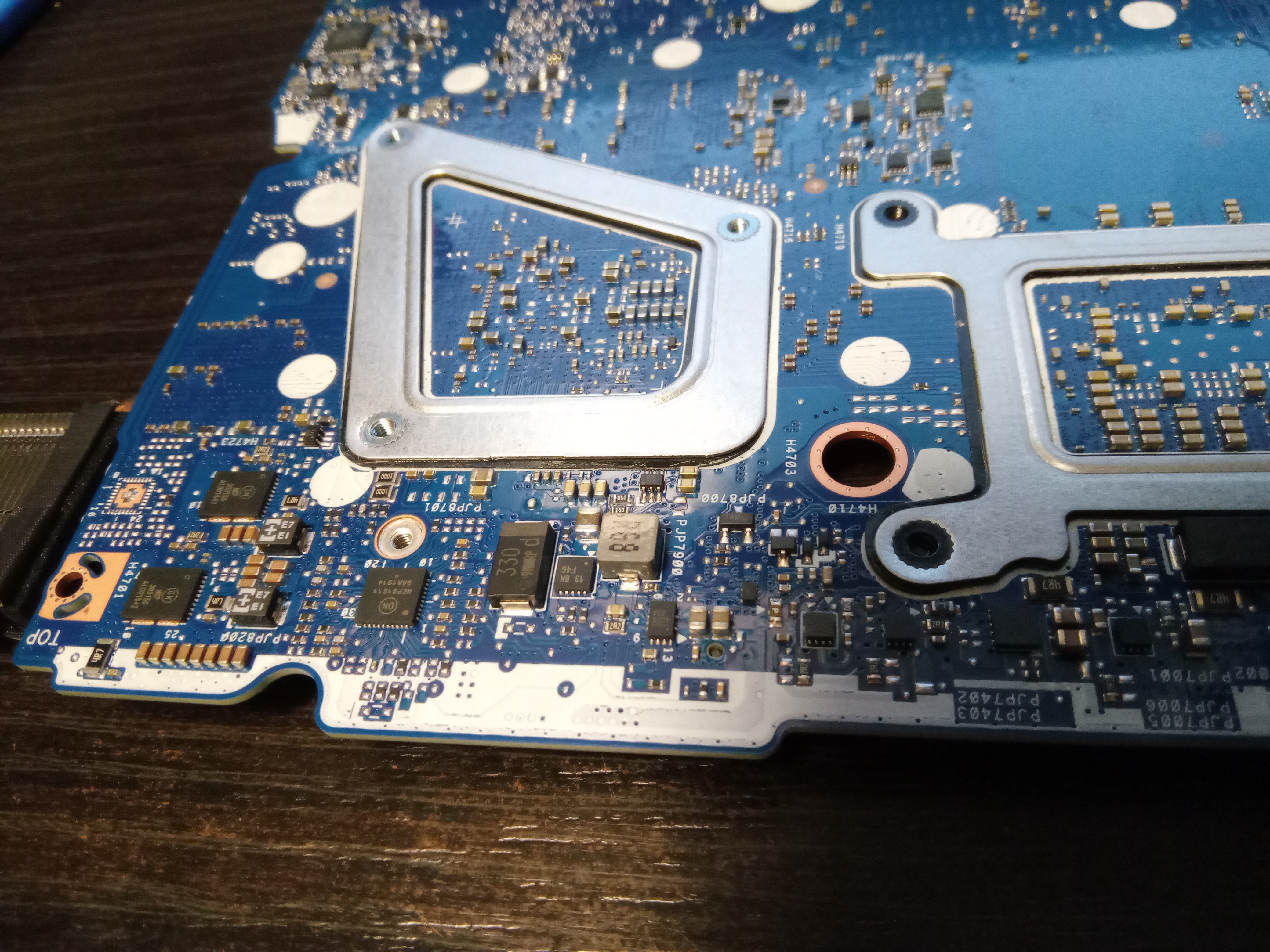

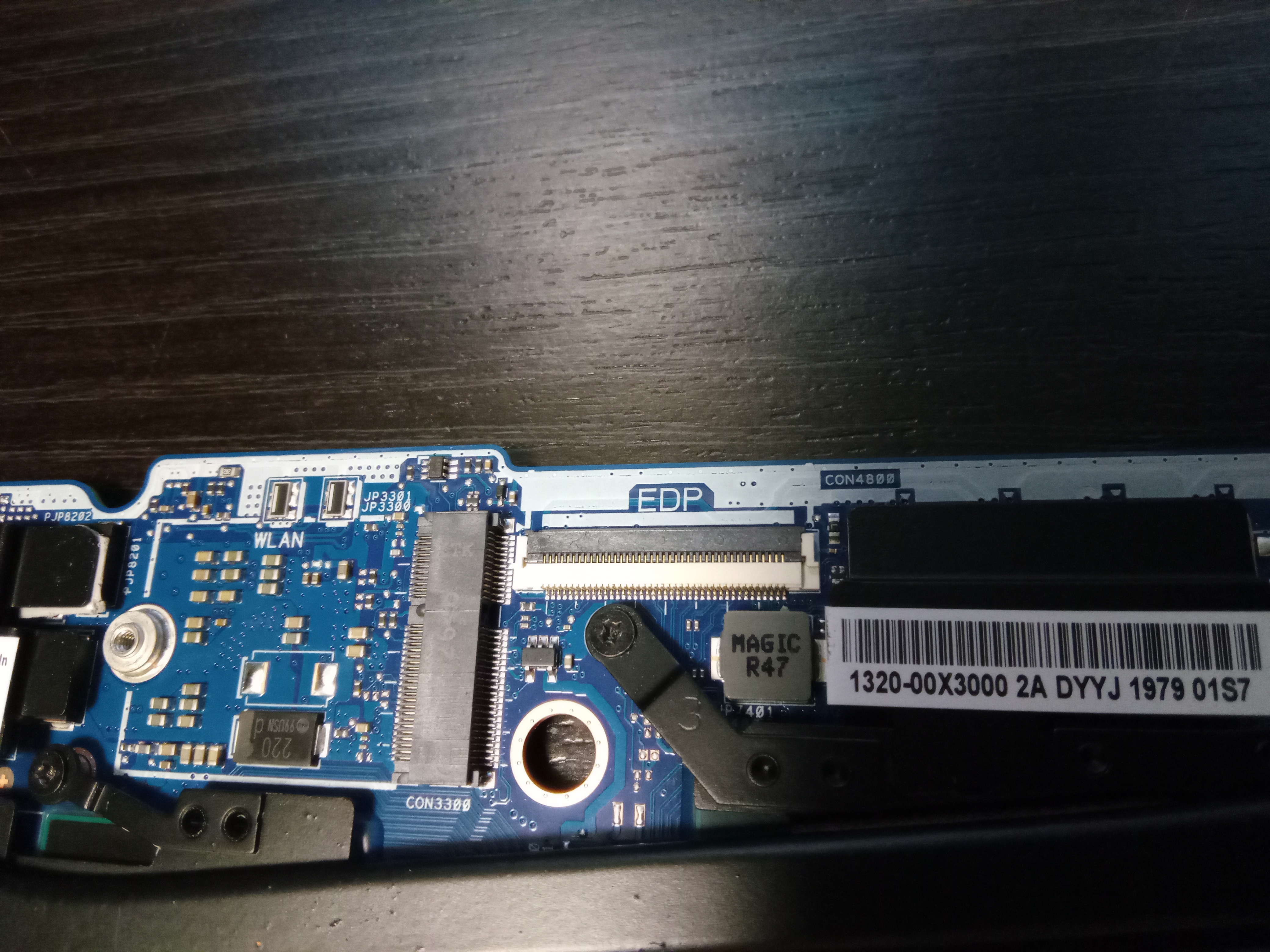

Фото платы в районе eDP разъёма с обоих сторон прилагаю.





Заранее спасибо!



Правильно ли я мыслю/понимаю, что в первую очередь 19V должны присутствовать на коннекторе со стороны мат. платы, а далее через eDP шлейф передаваться на плату матрицы (где уже развязка на подсветку и всё прочее).
Если со стороны коннектора мат.платы 19V нет, значит проблема где-то в мат. плате, если же на коннекторе 19V присутсвуют, то проблема всё таки в шлейфе (перебит/ы проводник/и)?
По схеме попробовать найти 19V ноги на плате и померять при включенном? А потом в зависимости от результата прозвонить туже ногу/дорожку на шлейфе?



На мат плате где подаётся 19 вольт, как правило через дроссель идёт, крайние контакты, заметь без шлейфа сперва



попытался найти "интересные" точки на плате и её компонентах, накопал пока что это, вроде как отвечает за подсветку так или иначе
какой то сигнал на южнике, какой то сигнал на микроконтроллере
и непосредственно пара ног на eDP коннекторе, которые связаны с предыдущими

но т.к. я туповат, то на схеме в упор не вижу где на eDP коннекторе 19V

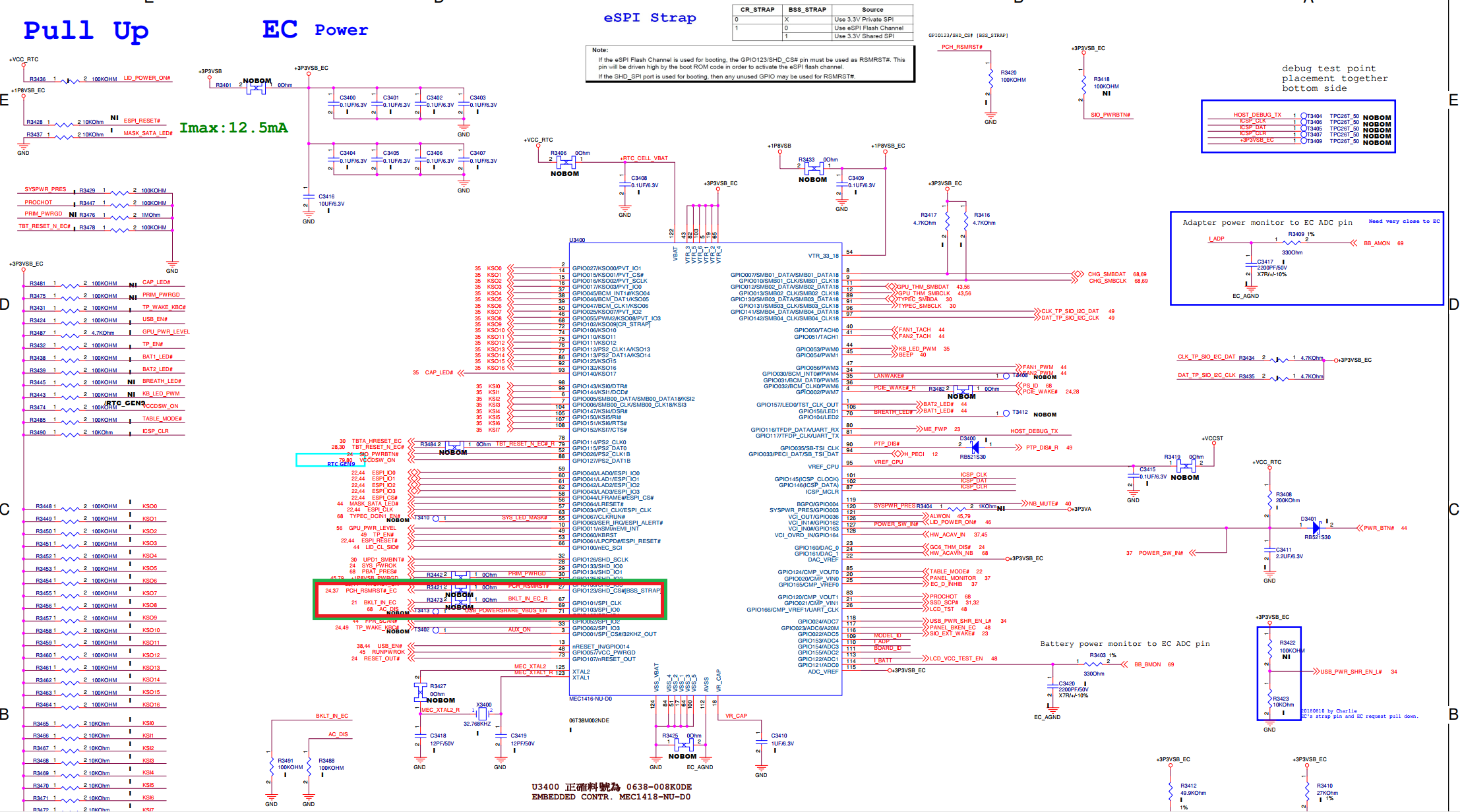

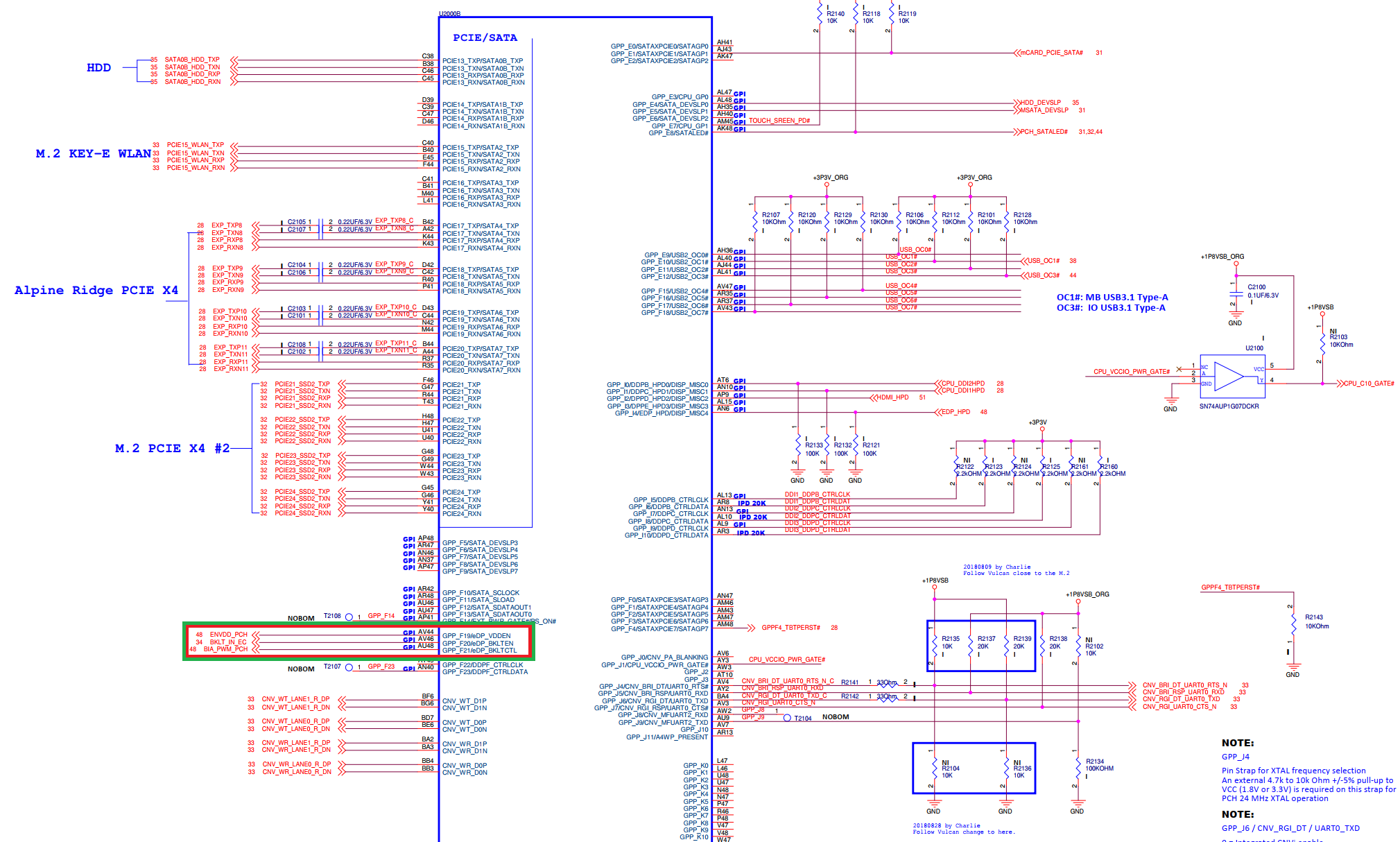

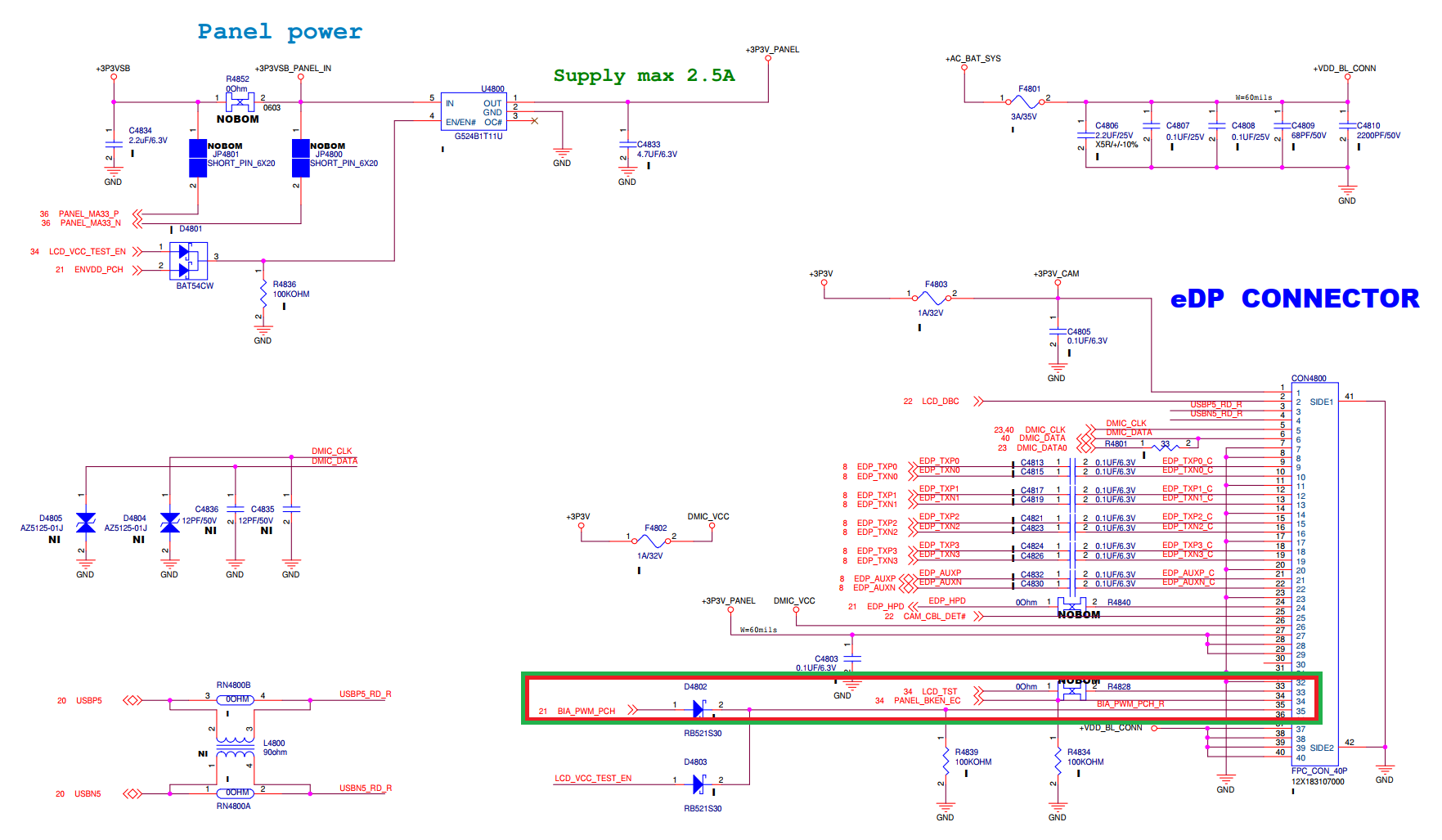

прикладываю скрины на схеме, где отметил интересные точки

34 нога eDP --- 48 BIA_PWM_PCH - GPP_F21/eDP_BKLTCTL (GPI AU48)
35 нога eDP --- BKLT_IN_EC // PANEL_BKEN_EC - GPP_F20/eDP_BKLTEN (GPI AV46) // BKLT_IN_EC_R (67 GPIO101/SPI_CLK)
EDP_DISP_UTIL
DISP_RCOMP
VDD_BL_CONN

R3473 ?
R3491 100KOHM
R3488 100KOHM
R4839 100KOHM
R4834 100KOHM

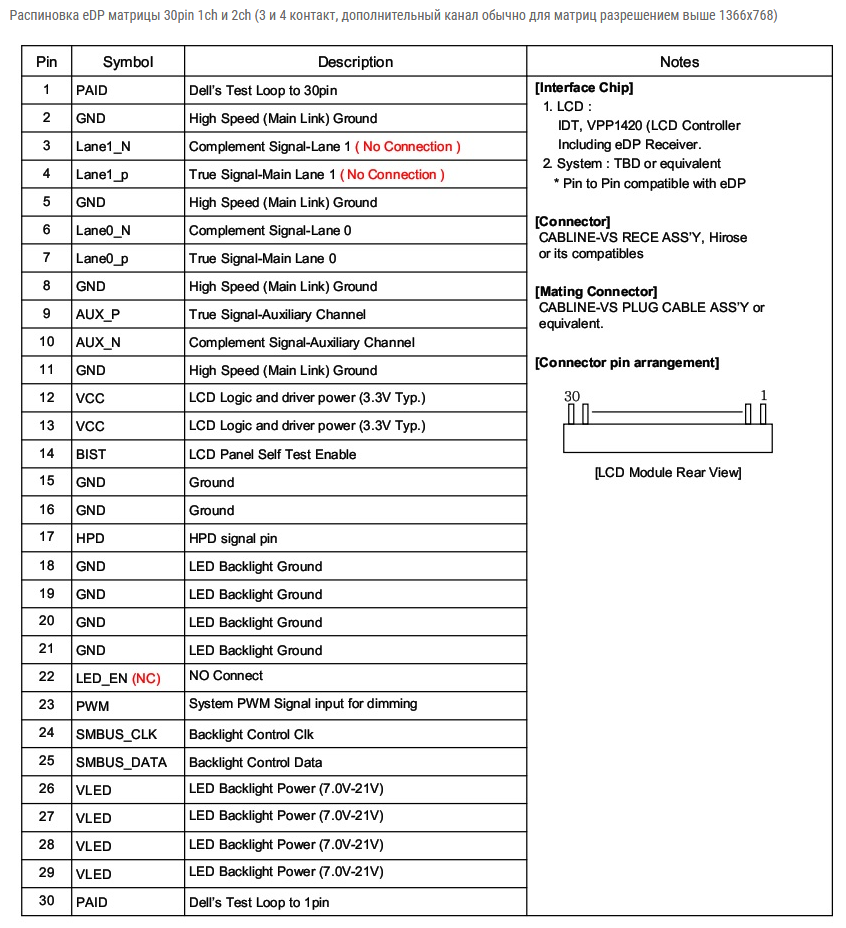

Судя по распиновке eDP коннектора на матрице, на коннекторе со стороны мат.платы и шлейфе мне нужно искать 24, 25, 26-29. Ещё 1 и 30 заинтересовали. Чтобы это значило? Dell себе аж 2 дороги зарезервировал из 30...



У тебя 40 пиновый коннектор, замерь на 40 пине



40-pin на материнке, 30-pin на матрице. Распиновка (схема) на скринах выше и для мат. платы и для стандартного коннектора матрицы.

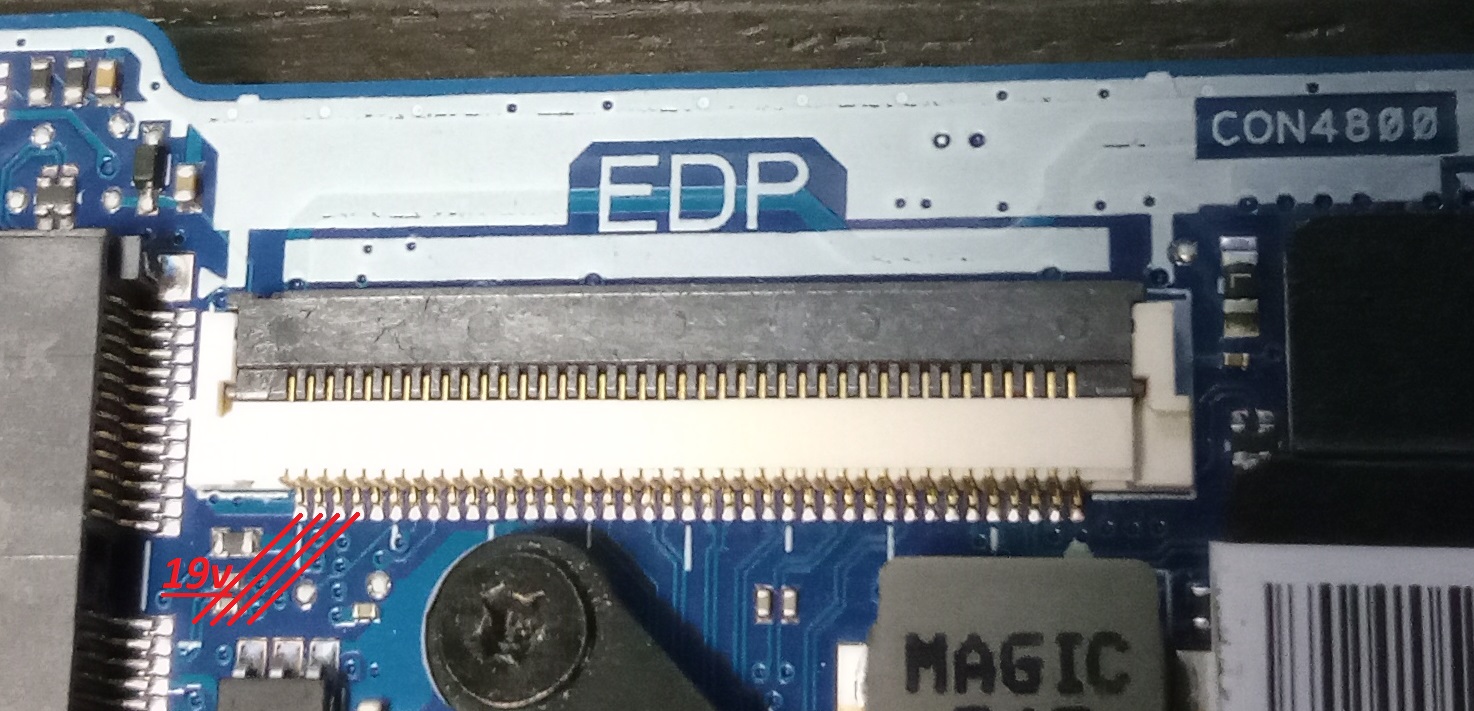

Вроде как разобрался, высоковольтка должна быть на 37, 38, 39, 40 (на разъёме матрицы эти 4 пина соот. 26, 27, 28, 29)

осталось "прозвонить" шлейф, чтобы исключить его или наоборот приговорить

--- Сообщения объединены, 26 дек 2021, Дата первого сообщения: 26 дек 2021 ---

вообщем судя по всему это не шлейф, дорожки все 4 вроде как звонятся
причем с двух сторон, т.е. даже если ошибся стороной, то всё равно 4 дороги прозваниваются как ни круги, с противоположной стороны там сигнальные линии





upd, вообщем нет 19v на этих контактах при включенном ноутбуке. Если у кого есть идеи что проверять следующим буду рад помощи.



Проверь сопротивление этих контактов относительно земли

--- Сообщения объединены, 26 дек 2021, Дата первого сообщения: 26 дек 2021 ---

И посмотри откуда идёт сигнал vdd_bl_conn



Всех с новым годом, с наступившим :)

проверил контакты на КЗ - всё ок

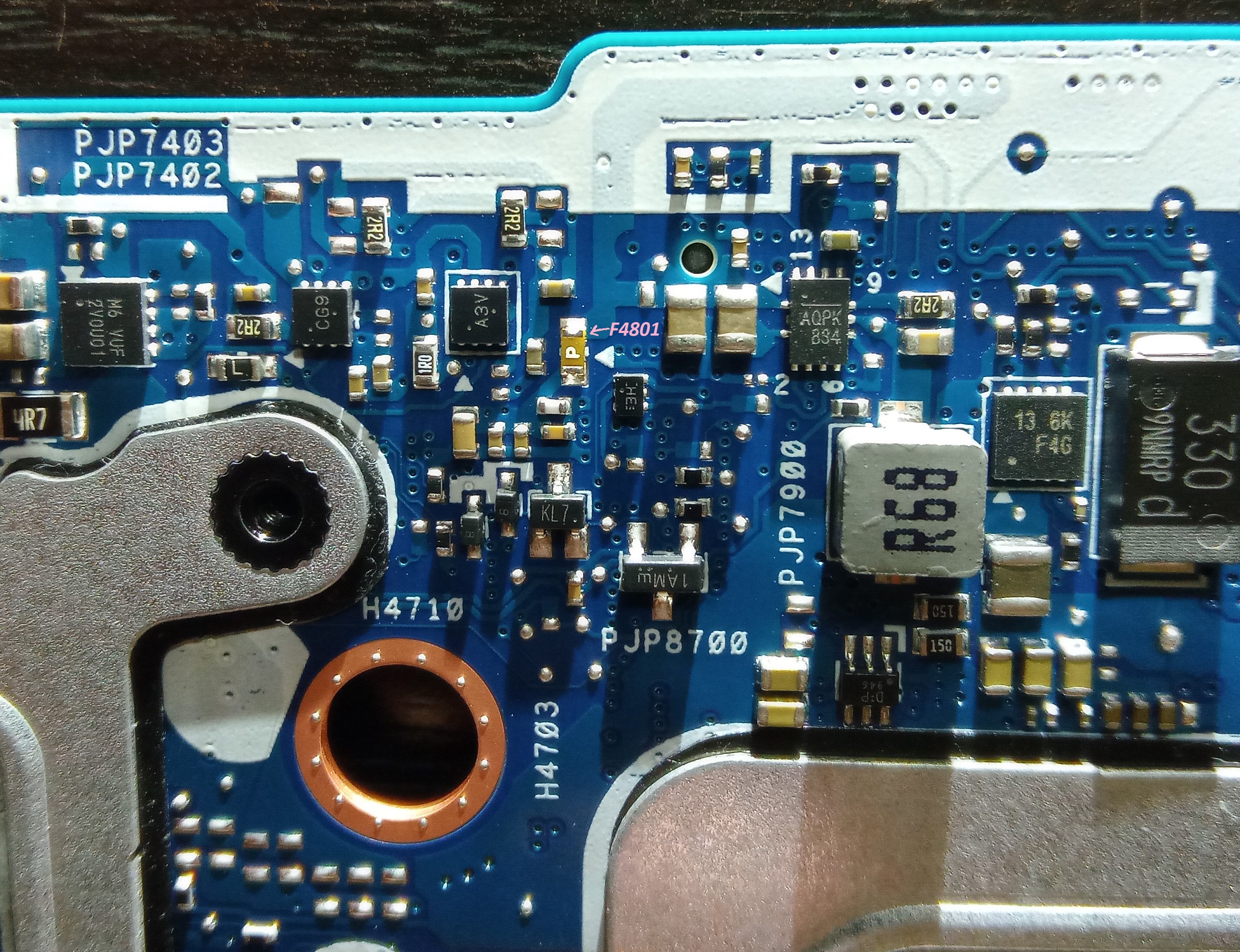

посоветовали найти и проверить предохранитель, на схеме это F4801

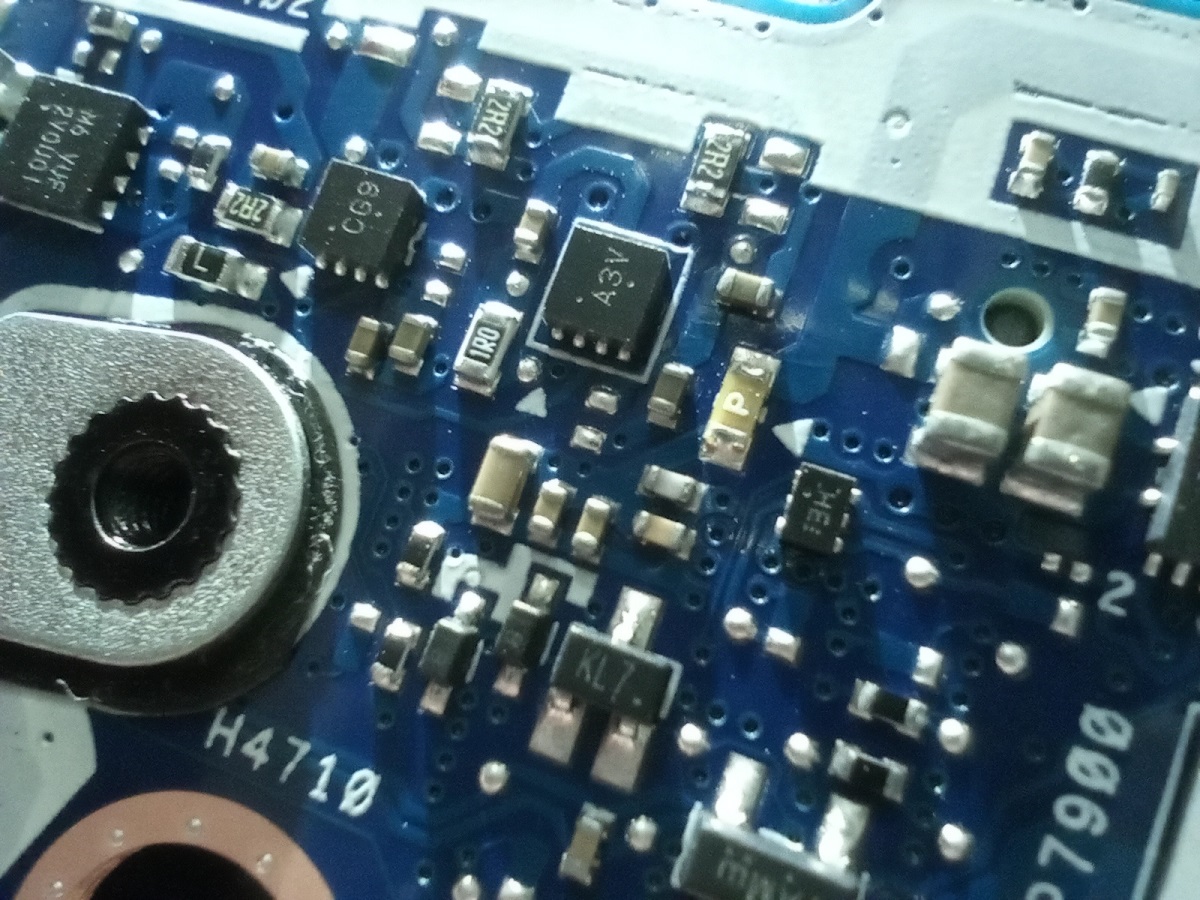

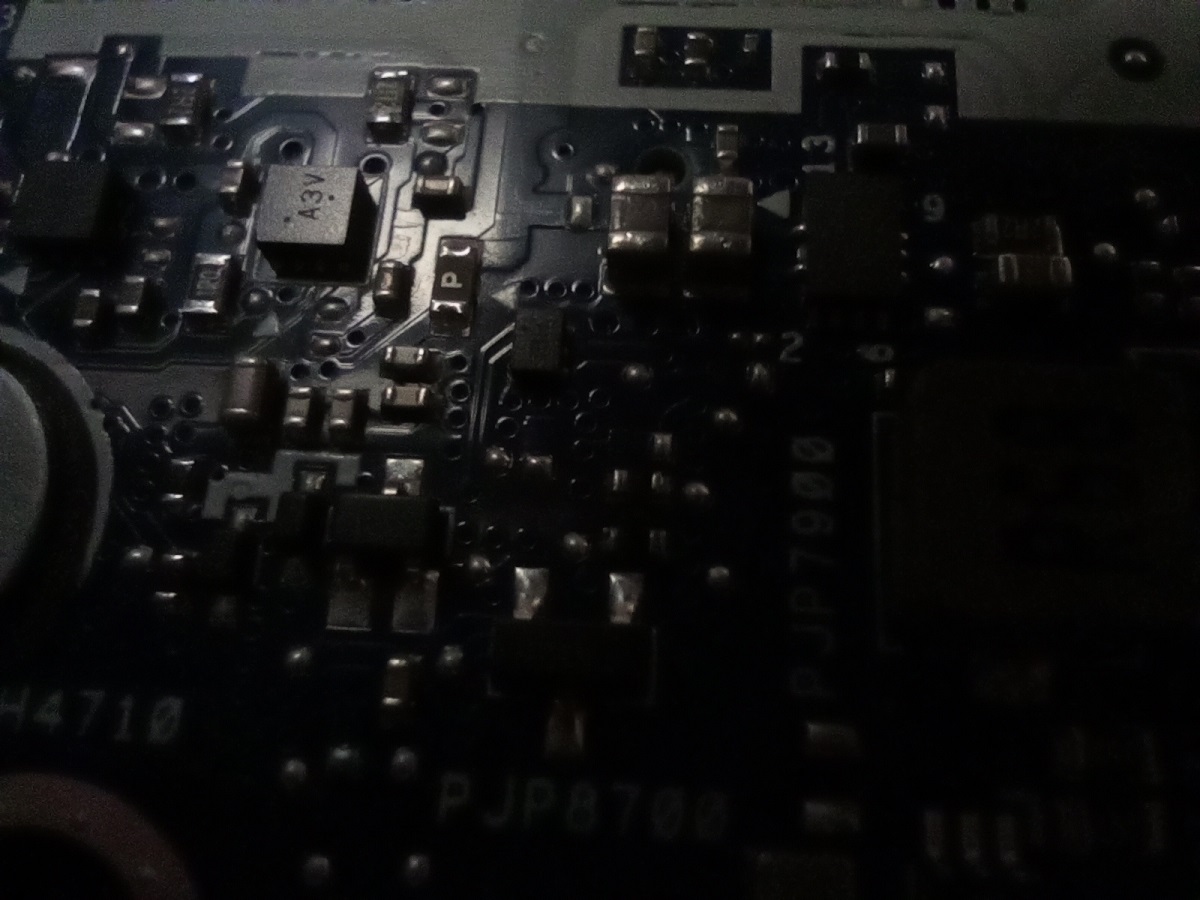

сначала нашёл в Allegro, потом уже с камерой телефона в макрорежиме наделал фоток и начал рассматривать
вообщем судя по всему предохранитель неисправен (в обрыве)

в режиме звуковой прозвонки - молчит, в режиме обычного измерения сопротивления в разные моменты времени показывает от 6 до 20 MΩ
прозвонил все мелкие элементы вокруг (кондёры и прочее) на предмет КЗ - вроде всё ок...
т.е. вроде как получается что цепь разорвана предохранителем, т.к. он соединяет +AC_BAT_SYS и +VDD_BL_CONN
соот., т.к. он в обрыве, то 19v на VDD_BL_CONN не поступает

по размерам эта гадость 2х1мм и рядом впритык стоит ещё куча мелочи

осталось найти сервис где смогут сделать что попросишь (перепаять предохранитель), т.к. нужен либо паяльник с оч. оч. тонким жалом (мой даже не влезет между предохранителем и соседними элементами), либо паяльный фен, у меня только строительный :D и самая маленькая насадка там 4 или 5мм
да и самого предохранителя тоже нет, а просто коротить как то неправильно на мой взгляд



кто может посоветовать (в личку, чтобы не сочли рекламой) хороший надёжный сервис в Москве, куда можно обратиться:
чтобы просто придти, объяснить и показать что нужно сделать и чтобы "на месте" сделали, без курьеров, ожиданий несколько дней и т.д.
предохранители всё равно нужно заказывать и ждать, в наличии у нас не нашёл, с алика быстрее придёт (10-14 дней) чем у местных магазинов заказывать (4-8 недель)
там ещё и размер непонятный, нужно будет замерить штангель циркулем цифровым, а то их куча - 1.6х0.8мм, 3.2х1.6, остальные почти не встречаются (типа 2х1.2), по ощущениям нужен как раз типа 2х1.2
а ещё есть разные типы предохранителей, Fast (very fast) acting, high current и ещё какая то фигня.

На плате согласно схеме стоит экзотический 35v, такие почти не встречаются, 99% - это 32v
насколько это критично? и зачем вообще там 35v, если там больше 20v при всём желании никогда не будет, бп выдаёт 19.5v, при питании от сети они туда тупо напрямую подаются, при питании от батареи там вообще 11-13v максимум
по току более менее понятно, 3A, хотя 60w потребление - тоже оч. сомнительно, такое на огромных стационарных мониторах под 30" не всегда бывает

ещё находятся самовосстанавливающиеся предохранители (т.н. "многоразовые"), они есть на 32v, но по току вроде 2 и 2.5A максимум в нужном форм-факторе
вот это был бы идеальный вариант на мой взгляд

наверняка у многих был определённый опыт с этой деталью, что посоветуете?



Dzięki wielkie !



Можешь воткнуть и на 32В (не критично) главное 3А



нашел (не без труда надо сказать) сервис где взялись за работу и сделали всё без лишних вопросов
в паре сервисов просто проигнорировали, в ещё парочке что либо делать без "диагностики" не захотели
вообщем перепаяли сразу на месте, заодно ещё плату одну отремонтировал от старого ноута (Dell 3521) и тоже всё сделали сразу и быстро без многодневных-недельных ожиданий
P предохранителя (3A) не нашлось, поставили N (2A)
были сомнения хватит или нет, но в итоге оказалось достаточно

на всякий случай заказал разных брендовых предохранителей в штатах, пущай лежат на всякий случай
у нас вообще в наличии нигде нет, даже в крупных магазинах радиоделатей и комплектуюцщих, всё под заказ и сроки 4-6 недель

всё включилось, всё работает :)

всем спасибо за помощь и поддержку
