USB тестер на Arduino PRO micro 2024-03-14

Прошивка для USB тестера на Arduino PRO micro

  1. Обновление

    sergludmila
    Добавил новую прошивку Tester_INIT_KZ_blink_RX_TX_NEW.hex

    1. Перемигивание светодиодов BAD (красный) и OK (зеленый):
    * без подключения к USB - режим проверки сопротивлений
    * подключения к USB - показывает обрыв по обоим дата линиям
    2. Светится только OK (зеленый) - с линиями дата все ОК
    3. Светится BAD (красный), раздается писк бузера:
    * и светиться светодиод RX - линия D- имеет заниженное сопротивление ( меньше 200 Ом )
    * и светиться светодиод TX - линия D+...
    besevan нравится это.
  2. Обновление

    sergludmila
    Так как опыт показал, что применение HT4928S на одной плате преждевременное решение (микросхема на уходит в STDBY), обновил схему и платы, убрал HT4928S.
    Прошивка не изменялась
    12345Lelik 12345 и ipserver94 нравится это.
  3. Обновление

    sergludmila
    Исправил схему при использовании повербанка на микросхеме HT4928S.
    Исправил плату и GERBER.
  4. Обновление

    sergludmila
    Добавлен резистор на пищалку.
    Диод между входом и выходом повербанка надо ставить (поторопился убрать, влияет на измерение напряжения USB).
  5. Обновление

    sergludmila
    Нашел не дорисованную дорожку от 2 ножки HT4928S светодиода "Charge"
  6. Обновление

    sergludmila
    Из-за отсутствия наличия в продаже TP4331, заменил разводку платы и схему на HT4928S
  7. Обновление

    sergludmila
    Переместил разъем включения от АКБ на выход микросхемы Повер банка (TP4333), место под разъем с перемычкой или переключатель.

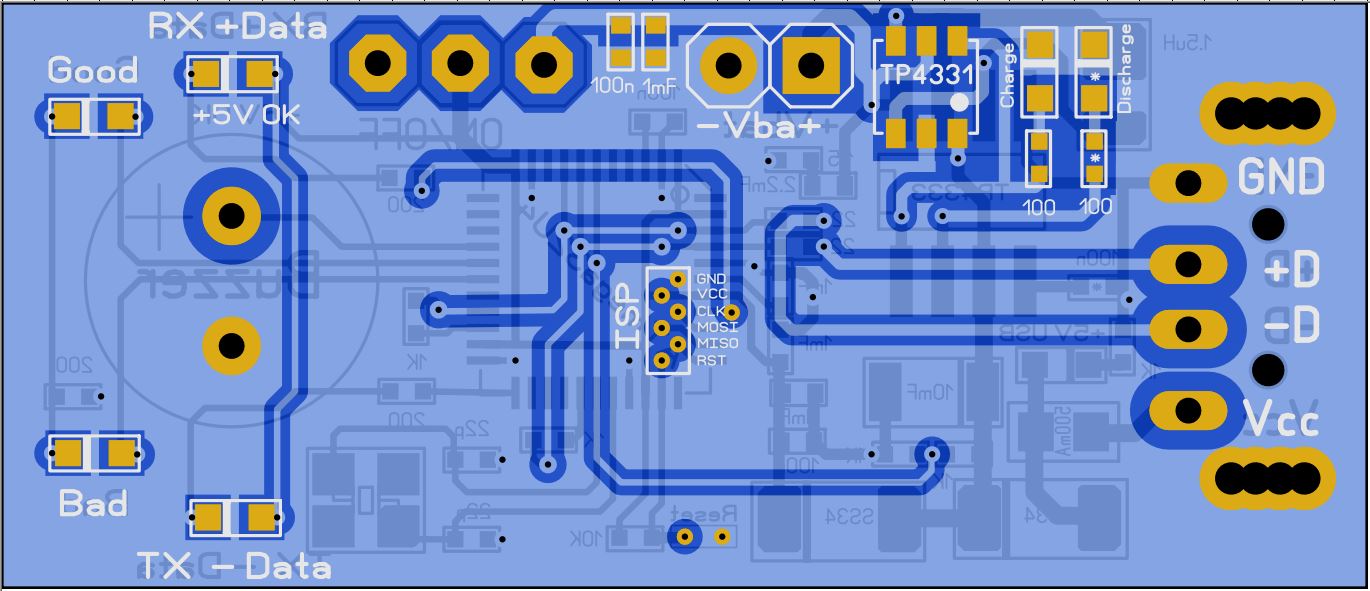

    Добавил применение вместо TP4333 - TP4331

    USB tester initialization.jpg

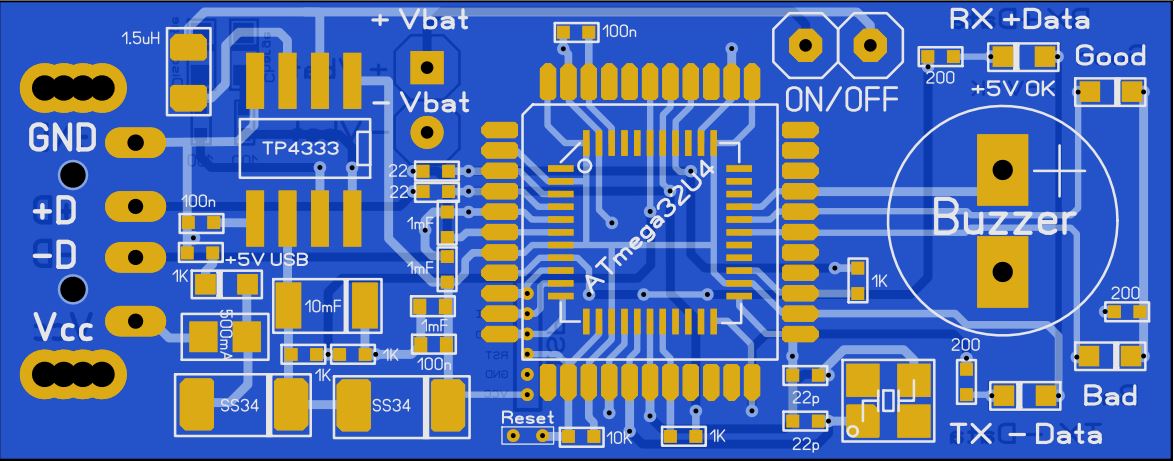

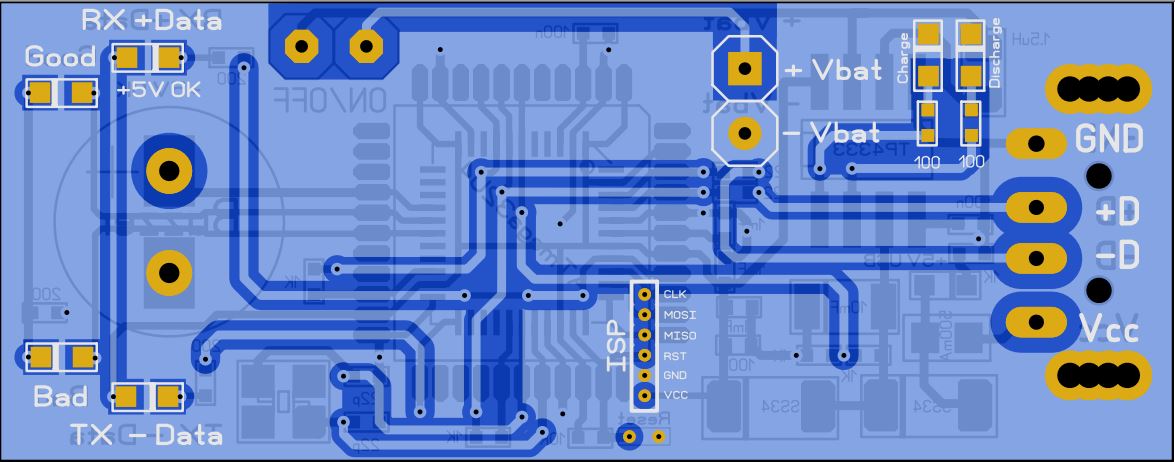

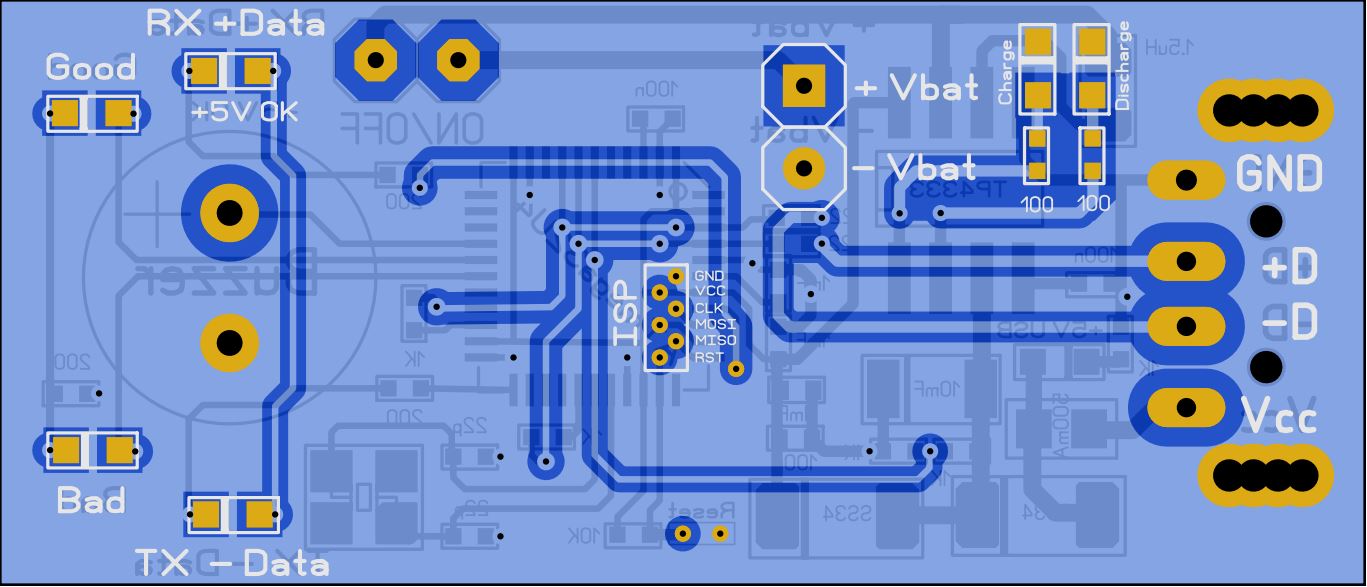

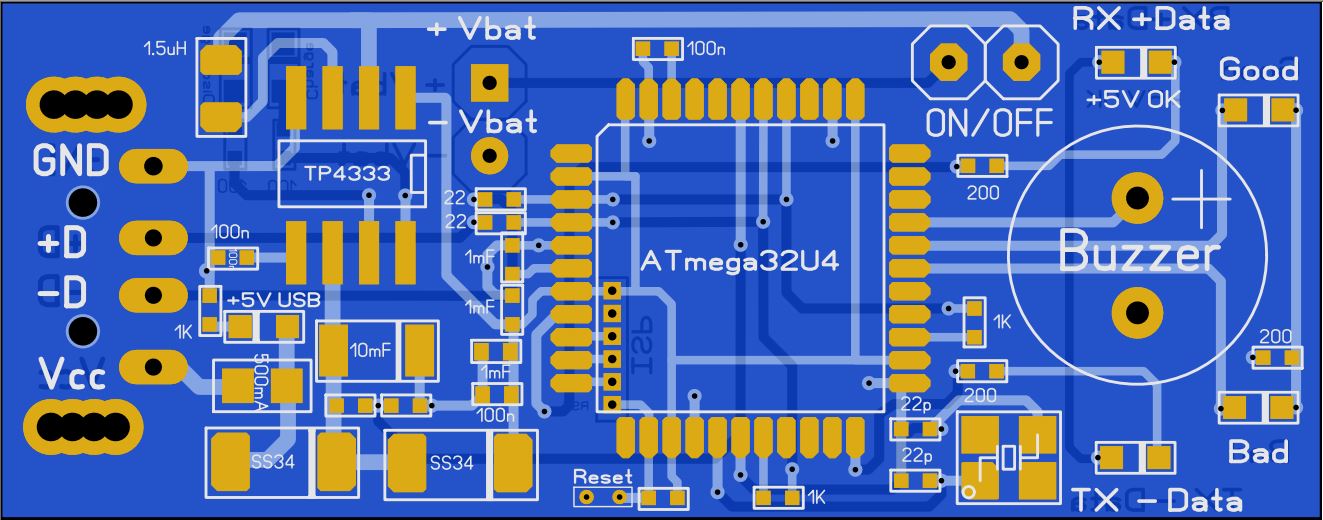

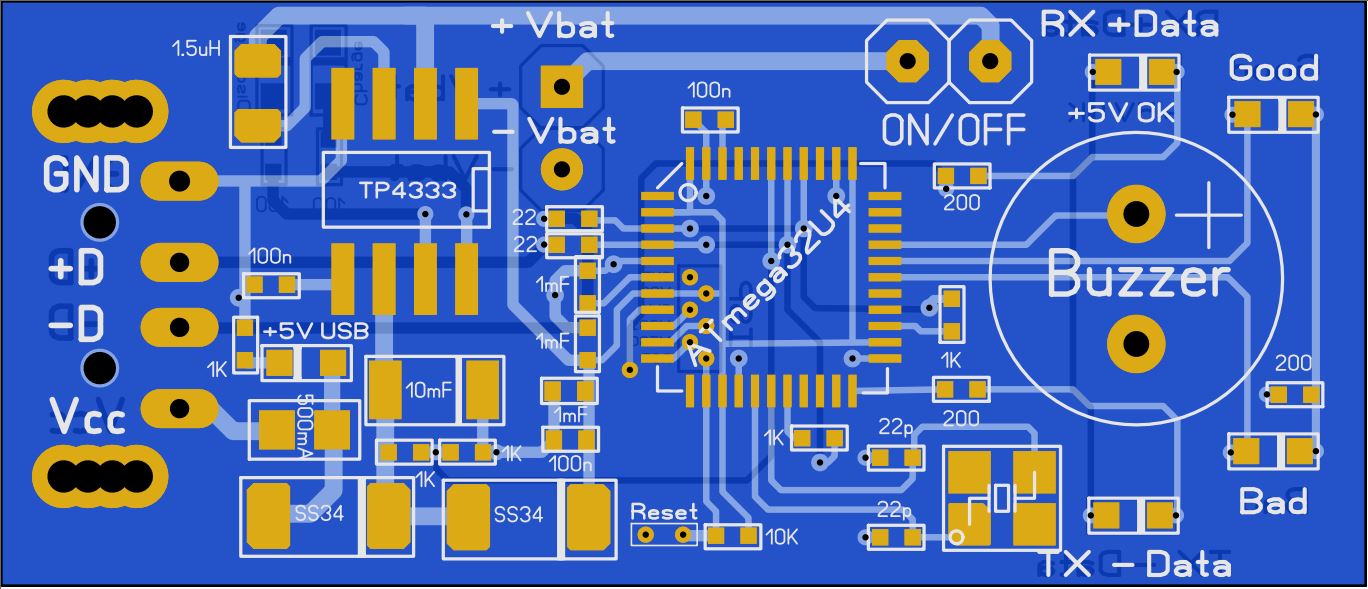

    1.JPG 1a.JPG
    2.JPG 2a.JPG
    3.JPG 3a.JPG
    4.JPG 4a.JPG
    svadikn нравится это.
  8. Обновление и исправление

    sergludmila
    Исправлена схема и прошивка с пассивным бузером (Tester_INI_Beetle_buz_pasive.hex )для Arduino Beetle.
    Добавлена прошивка для Arduino Beetle с активным бузером (Tester_INI_Beetle_buz_activ.hex)
    Благодарность за помощь и тесты kkv6710
  9. Обновление и добавление

    sergludmila
    Нашел не правильно разведенные светодиоды RX и TX

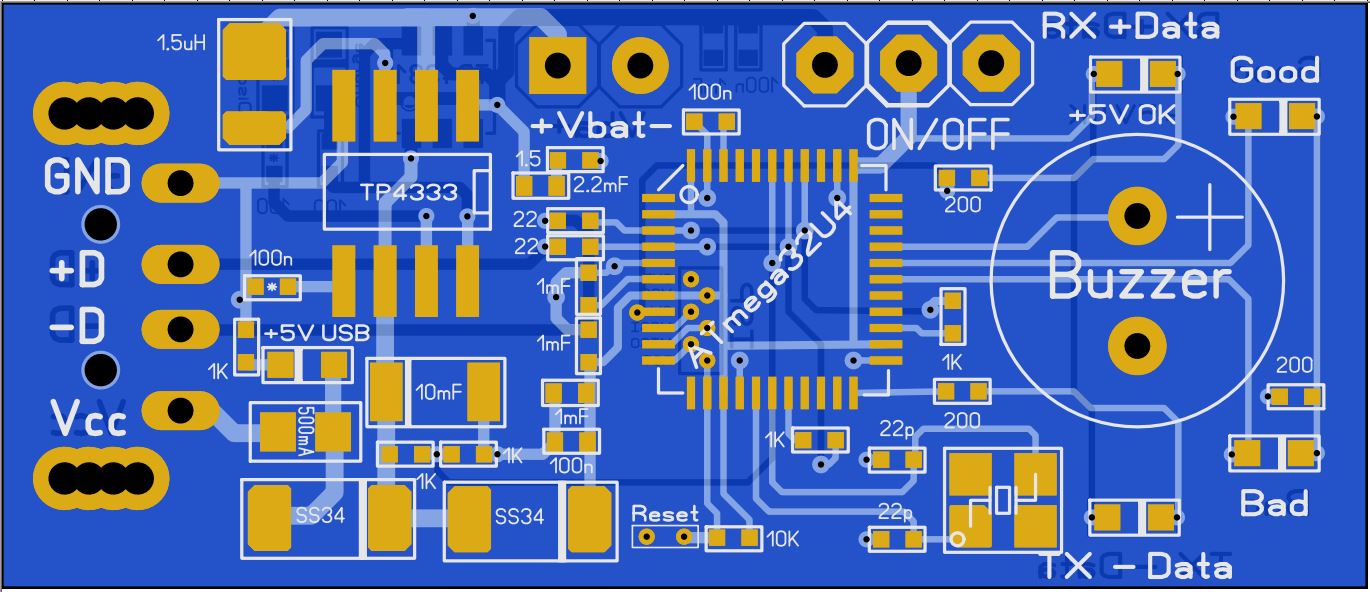

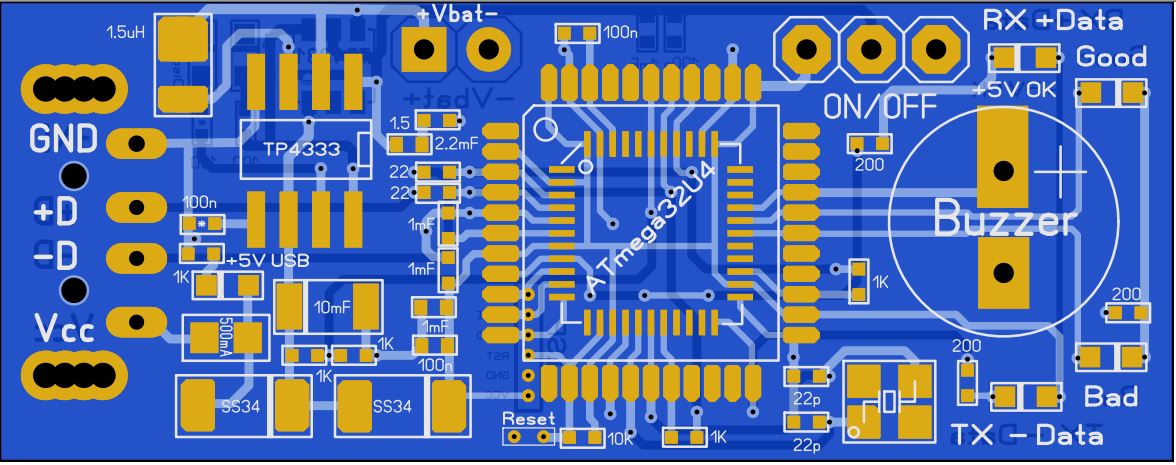

    1.JPG 2.JPG
    3.JPG 4.JPG
    5.JPG 6.JPG
    Дмитрий 158 нравится это.
  10. Добавление и исправление

    sergludmila
    Добавил файлы GERBER
    Дмитрий 158 нравится это.
