USB тестер на Arduino PRO micro c OLED дисплеем SSD1306 2024-03-29

Замечена ошибка и устранена в TQFP/QFN + Display TP4333 V2 и TQFP/QFN + Display TP4333 V2 MOD, а так же обновлен GERBER (благодарочка dron_punk за наводку)

Обновлены схемы, убрана микросхема HT4928S, как неудачный вариант (из личного опыта), использовать ее в "бутерброде" можно, но на единой плате - нет.
Под схемы V1 и V2 разработаны платы с "ушком", для удобства использования, вставления и вытаскивания с порта.
В прошивку изменения не внесены, пока не планирую.

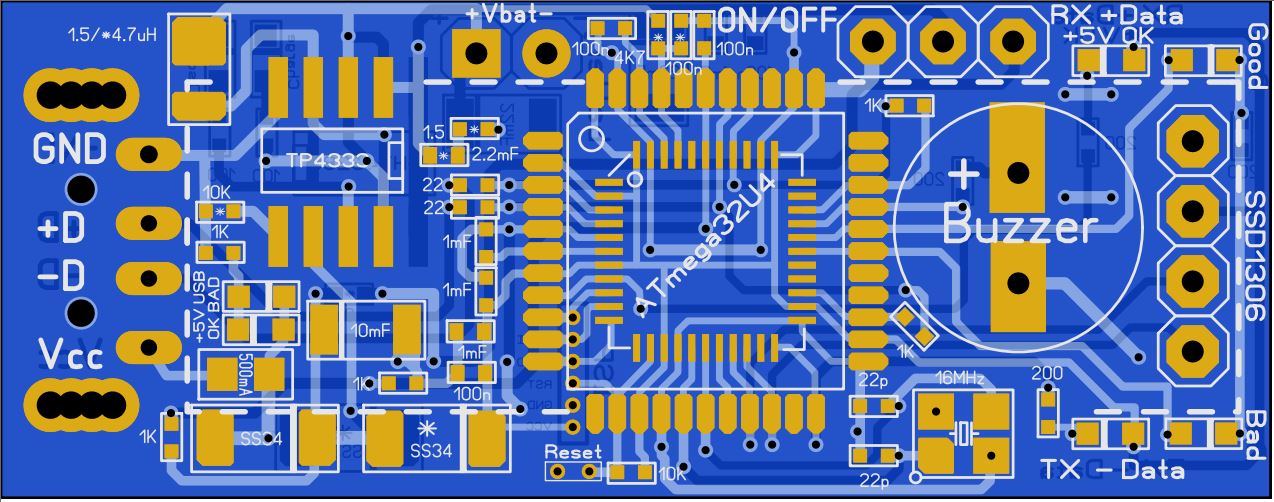

Исправлены ошибки в разводке платы:
1. контроль батареи перекинут с 41 на 39 (согласно схемы)
2. сигналы SDA и SCL с 20-19 на 19-18 (согласно схемы)

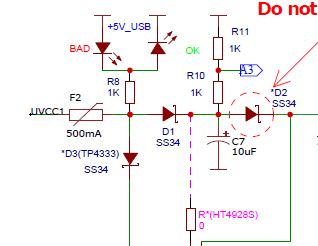

При использовании TP4333 надо ставить диод, т.к. микросхема при подсоединении к USB переходит на заряд аккумулятора и не выдает 5 вольт, так же для нагрузки микросхемы, что бы она не уходила в дежурный режим введен 100 Ом резистор. Для правильной работы микросхемы на дросселе от АКБ надо ставить конденсатор 2 мкФ.
Прошивке изменений нет....

Изменил схему при использовании микросхемы HT4928S.



Для индикации переполюсовки питания с USB переместил светодиод и добавил еще один.



Доработал плату.



GERBER прошел проверку и отдан на изготовление в pcbway.com

Подправил плату и добавил 2 прошивки:
1. где показания не так быстро меняются - Tester_INIT_KZ_SSD1306_bat_add_smal
2. без дисплея - Tester_INIT_KZ_blink_RX_TX_Bip_without_SSD1306

Добавлен резистор на пищалку.
Диод между входом и выходом повербанка надо ставить (поторопился убрать, влияет на измерение напряжения USB).

Пытался сделать заказ на pcbway.com, пришлось немного подправить плату (не понравилось маленькие переходные отверстия). Обновил GERBER.

Добавление прошивки с улучшением

Добавлена прошивка для измерения напряжения аккумулятора
