DUALNAND. Freeboot и лицензия в одной приставке

Тема в разделе "Технические вопросы связанные с работой игровых приставок", создана пользователем jekakmv, 13 апр 2019.

Статус темы:
Закрыта.
  1. TopicStarter Overlay
    jekakmv

    jekakmv Участник форума

    Страна:
    Russia
    Регистрация:
    24.11.2016
    Сообщения:
    53
    DualNAND ставиться в том случае, если вы хотите иметь freeboot и играть в лицензионные игры в Live.
    Из под Freeboot в Live играть нельзя будет. Принцип работы заключается, в переключении между памятью приставки, от прошитого чипа памяти, к оригинальному. Переключение осуществляется только в выключенном состоянии приставки!
    Для этой процедуры требуются ОЧЕНЬ прямые руки.
    Есть 2 способа установки такой модификации:
    1. Методом буерброда, напаять один чип на другой, и вывести переключатель.
    2. Упрощенный метод, докупая платы с уже распаянными чипами памяти. потребуется только залить на эту платку дамп Freeboot и распаять провода.
    Что потребуется:
    • Прямые руки
    • Все инструменты для Freeboot.
    • для 1 способа - скальпель, чип HY27US08281A NAND, выключатель и резистор на 10 кОм
    • для 2 способа: плата для DUALNAND
    Перед началом установки у вас уже должен быть считан дамп приставки, считан ключ и создан дамп Freeboot.
    На чипе ,что находится на основной плате, будет оригинальная прошивка.

    1. метод бутерброда
    Вам понадобится HY27US08281A NAND, Mini On-On (2-Way) Switch и резистор 10K Ом .
    Зашить во второй чип после распайки вы сможете стандартным методом через флешер, как на фрибут. только у вас должен выключатель быть переключен на второй чип

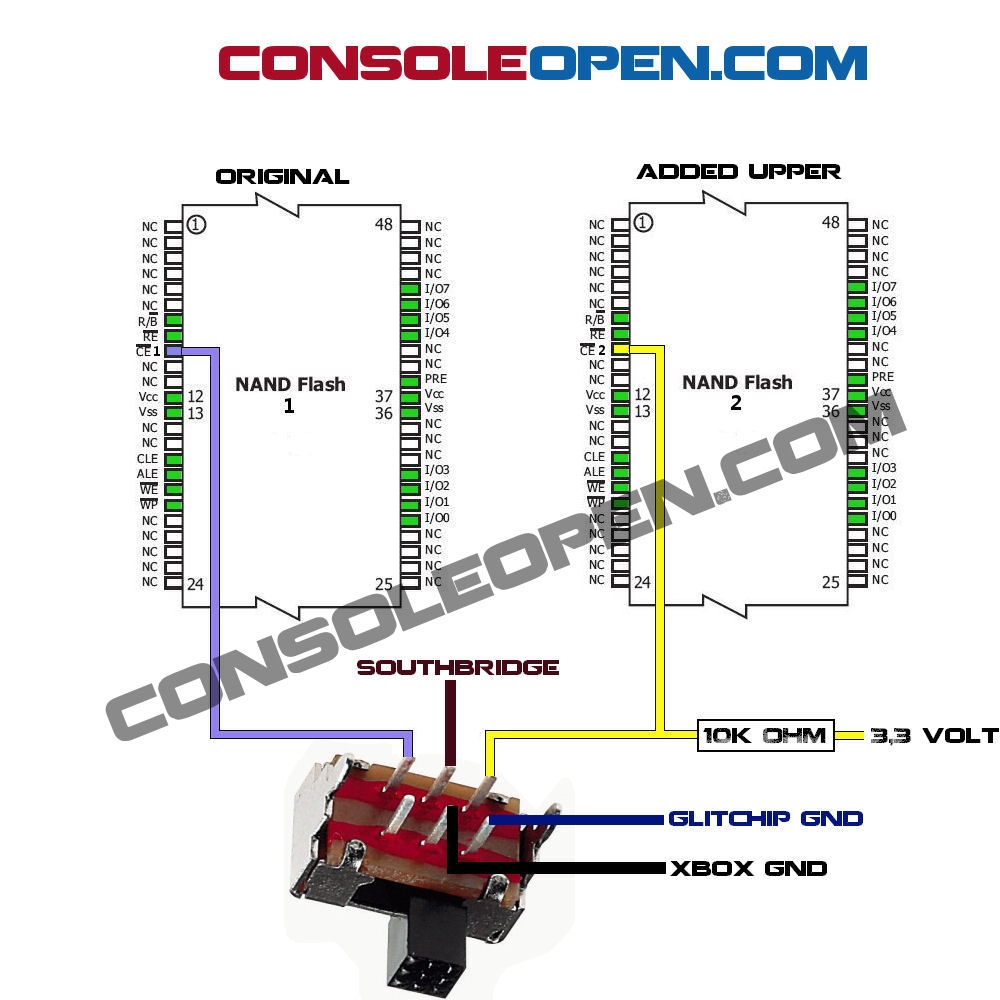

    Распаиваем по этой схеме:
    [​IMG]

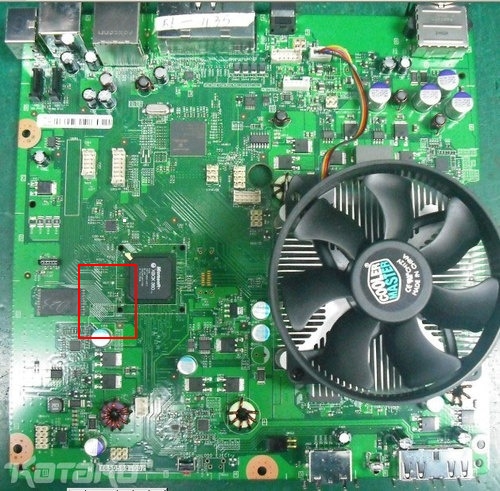

    Найдите эту зону:
    [​IMG]

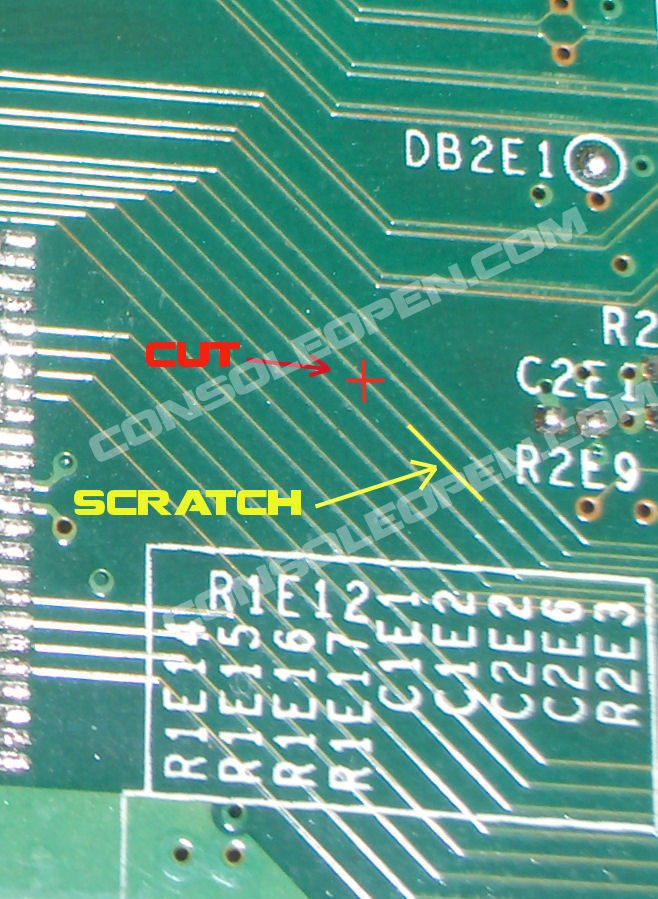

    Вырезать и поцарапать указанные точки:
    [​IMG]

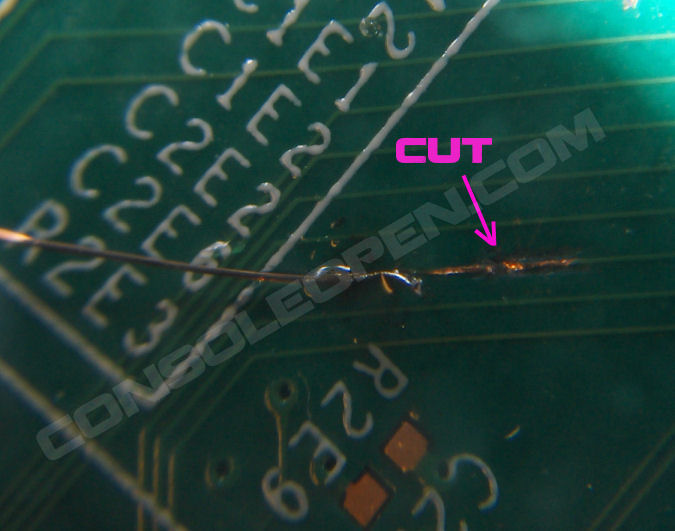

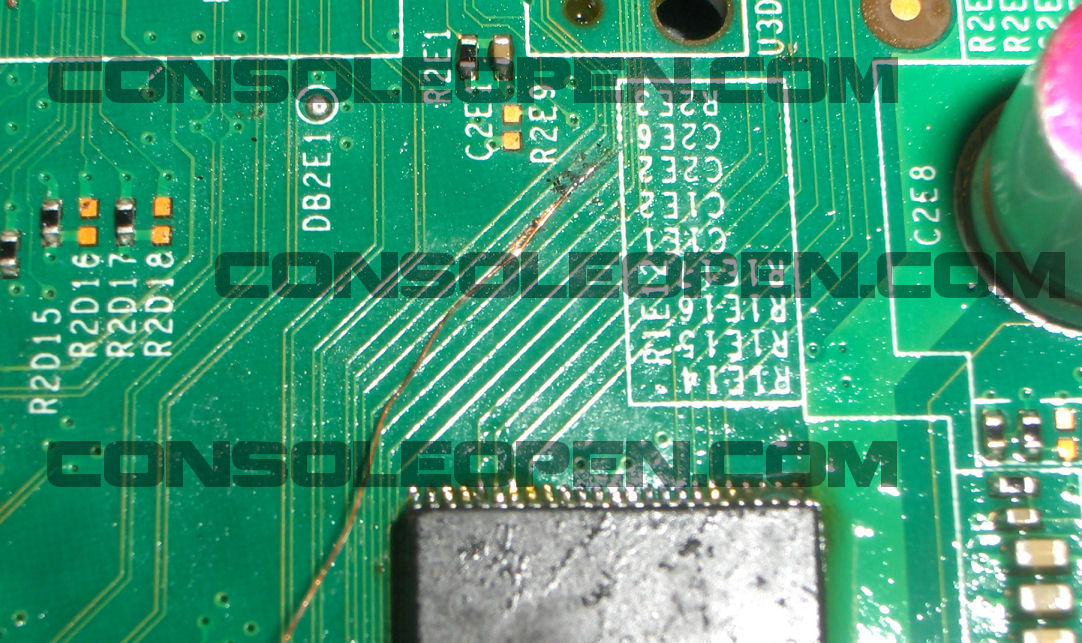

    Припаяйте провод к поцарапанной точке, очевидно, в сторону дорожки, идущей к южному мосту , проверьте разрез с помощью мультиметра или, по крайней мере, микроскопа:
    [​IMG]
    [​IMG]
    Подготовьте дополнительное NAND, сгибая штыри до 90 градусов, как видно на этом рисунке, вам не нужно прошиваться перед установкой, потому что флешер будет потом иметь дело с обоими чипами :
    [​IMG]

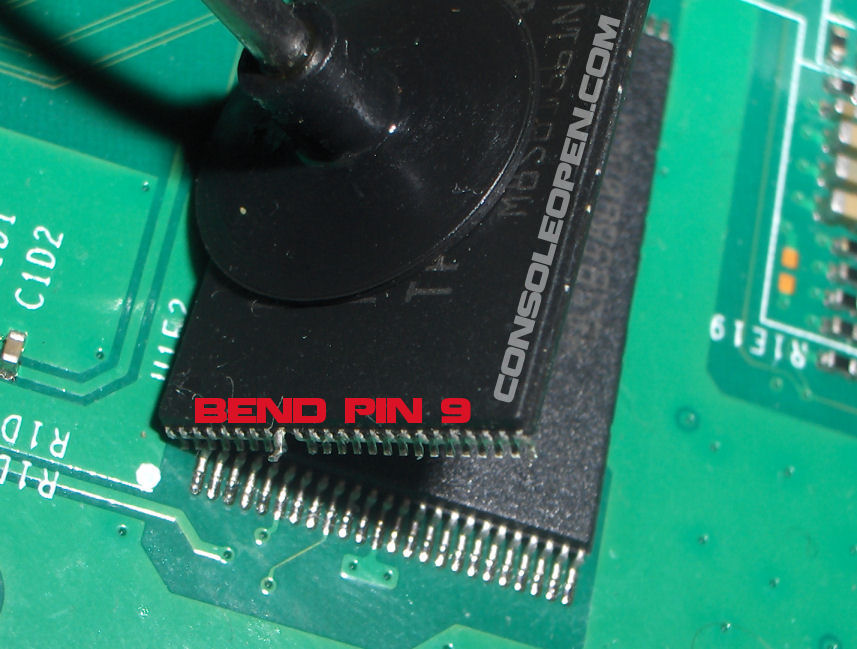

    Не забудьте снять штифт 9 (это штырь для чипа):
    [​IMG]

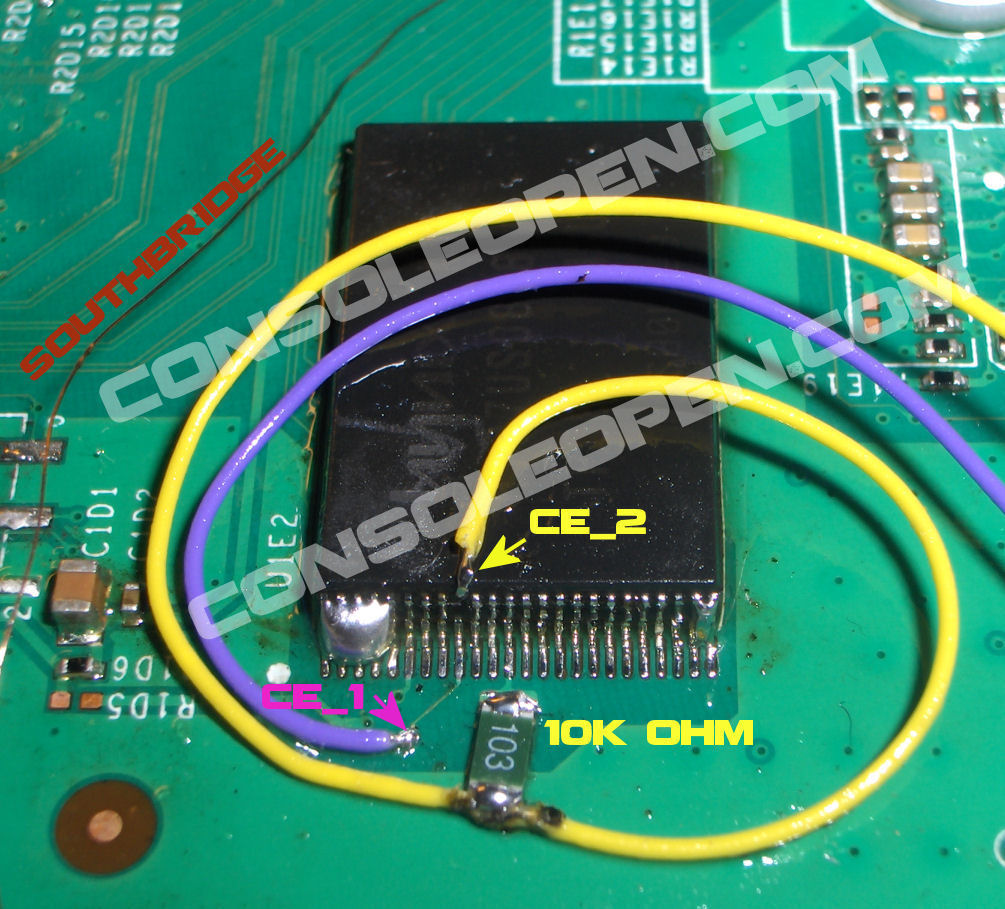

    Вам нужно припаять каждый «зеленый» контакт (см. Схему выше) от NAND1 до NAND2. конечный результат, «2 сандвича», NAND будут похожи на следующие:
    [​IMG]
    Теперь вы можете выбрать между двумя NAND (не делайте этого, когда xbox включен). вырезанное GND-соединение на «glitchip» сделано для того, чтоб xbox загружался нормально с исходным ядром

    2. Упрощенный метод

    В этом методе используются предназначенные специально для DUALNAND платы.
    В Google я нашел несколько разных моделей:

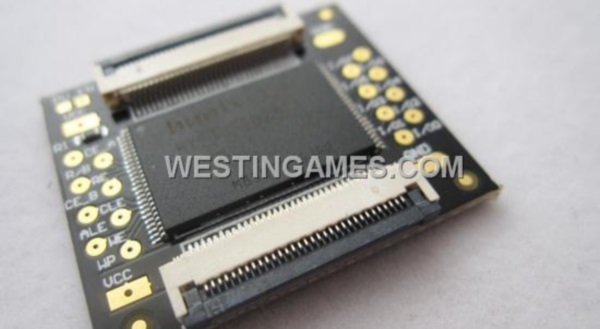

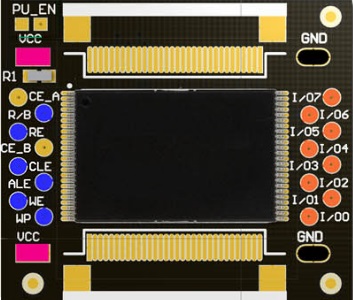

    Squirt Dual NAND - [​IMG]
    для его прошивки потребуется 360 Squirt Programmer

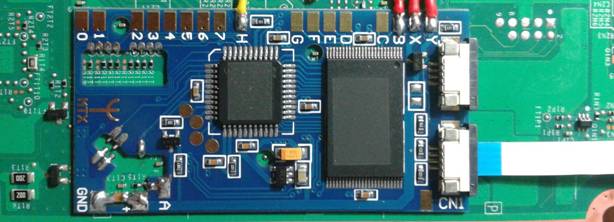

    Matrix Trident - [​IMG]
    для его прошивки потребуется TRident MTX Flasher

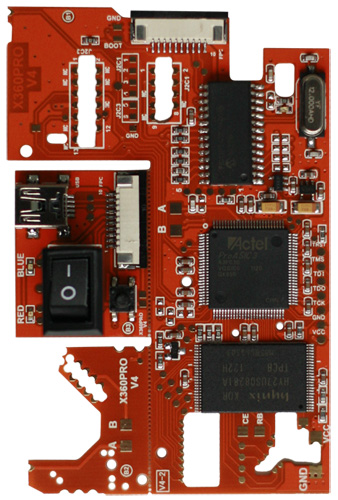

    X360Pro v6 - [​IMG]
    его можно прошить, без каких либо программаторов, так как на платке с кнопкой есть разьем для прошивки.
    Пример установки Squirt Dual NAND
    [​IMG]

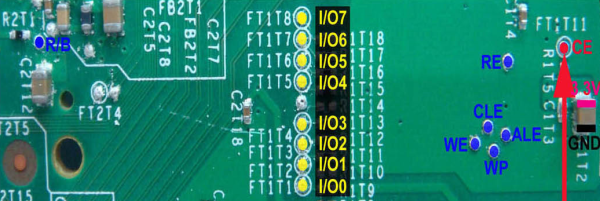

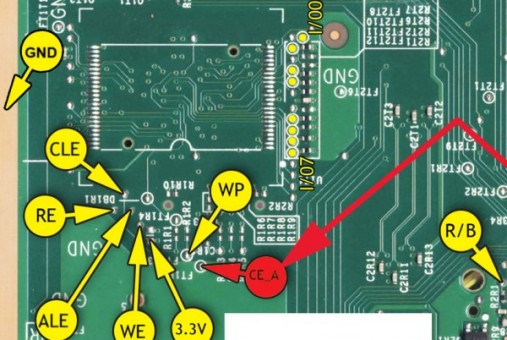

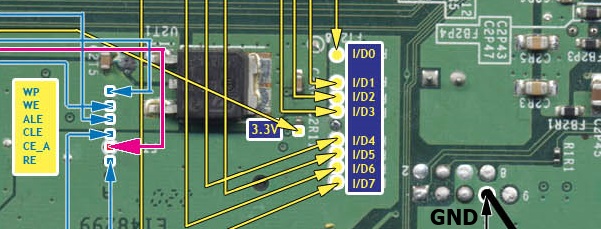

    Картинки распайки на плате, взятые из архива Squirt 360: Corona (16 MB):
    [​IMG]

    Trinity:

    [​IMG]

    Phat:

    [​IMG]

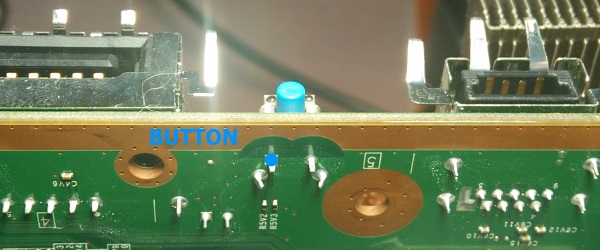

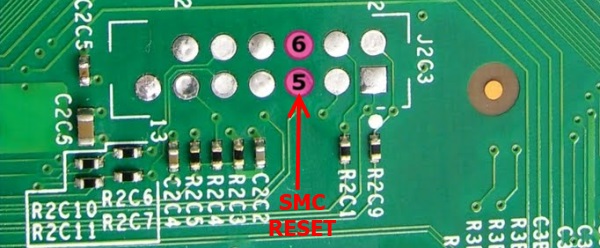

    Точки BUT и SMC:
    [​IMG]
    [​IMG]

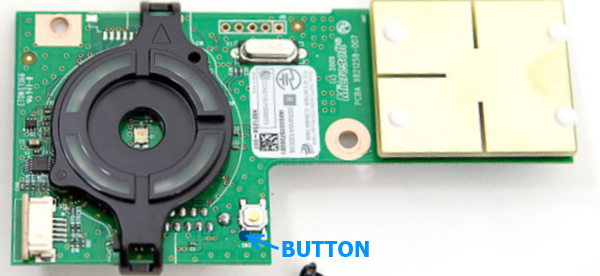

    На фат кнопка немного в ином месте:
    [​IMG]
    Подключите CE от Xbox не к одному входу, а сразу к нескольким.

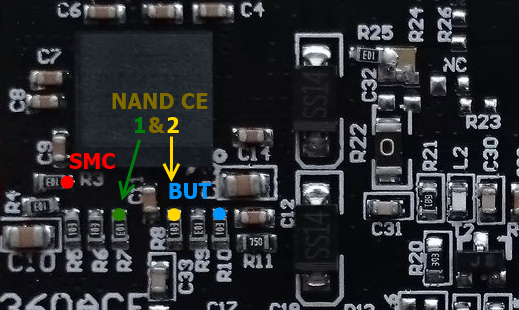

    Важная роль отводится точкам CE (на плате приставки) и CE_B (на плате с NAND). Они будут использованы для управления чипами памяти. Распиновка чипов DGX и x360ace:
    Важно! Все выключатели должны стоять в положении OFF.
    [​IMG]
    Точки CE были упомянуты выше, ставьте как угодно. По дефолту запускается первый NAND.
    [​IMG]
    Для изменения используемого чипа памяти, нужно удерживать в течение секунды кнопку sync up. После изменения, чип моргнёт один или два раза, сигнализируя о номере выбранного NAND. Выглядит это как-то так:
    .
    Диаграммы для распайки Trident MAtrix:

    Вы не можете просматривать внешние ссылки, вам необходимо зарегистрироваться или войти


    Диаграммы для распайки X360Pro v6:

    Вы не можете просматривать внешние ссылки, вам необходимо зарегистрироваться или войти



    Информация взята с

    Вы не можете просматривать внешние ссылки, вам необходимо зарегистрироваться или войти


    --- Сообщения объединены, 13 апр 2019, Дата первого сообщения: 13 апр 2019 ---
    Кому интересно может дальше делать темы !!!! Всем удачи ggffc
    Источник:

    Вы не можете просматривать внешние ссылки, вам необходимо зарегистрироваться или войти


    СервисКомп нравится это.
