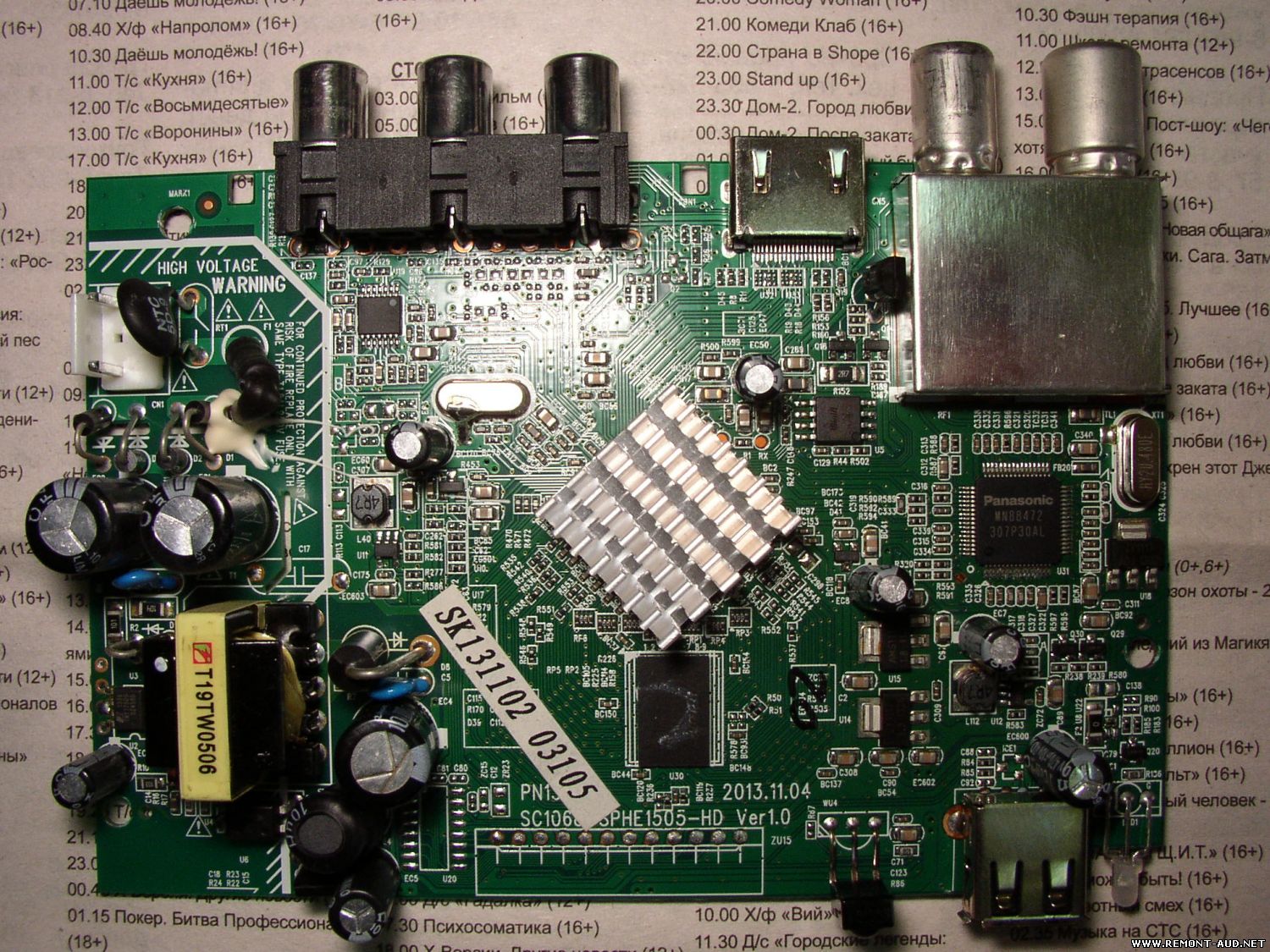

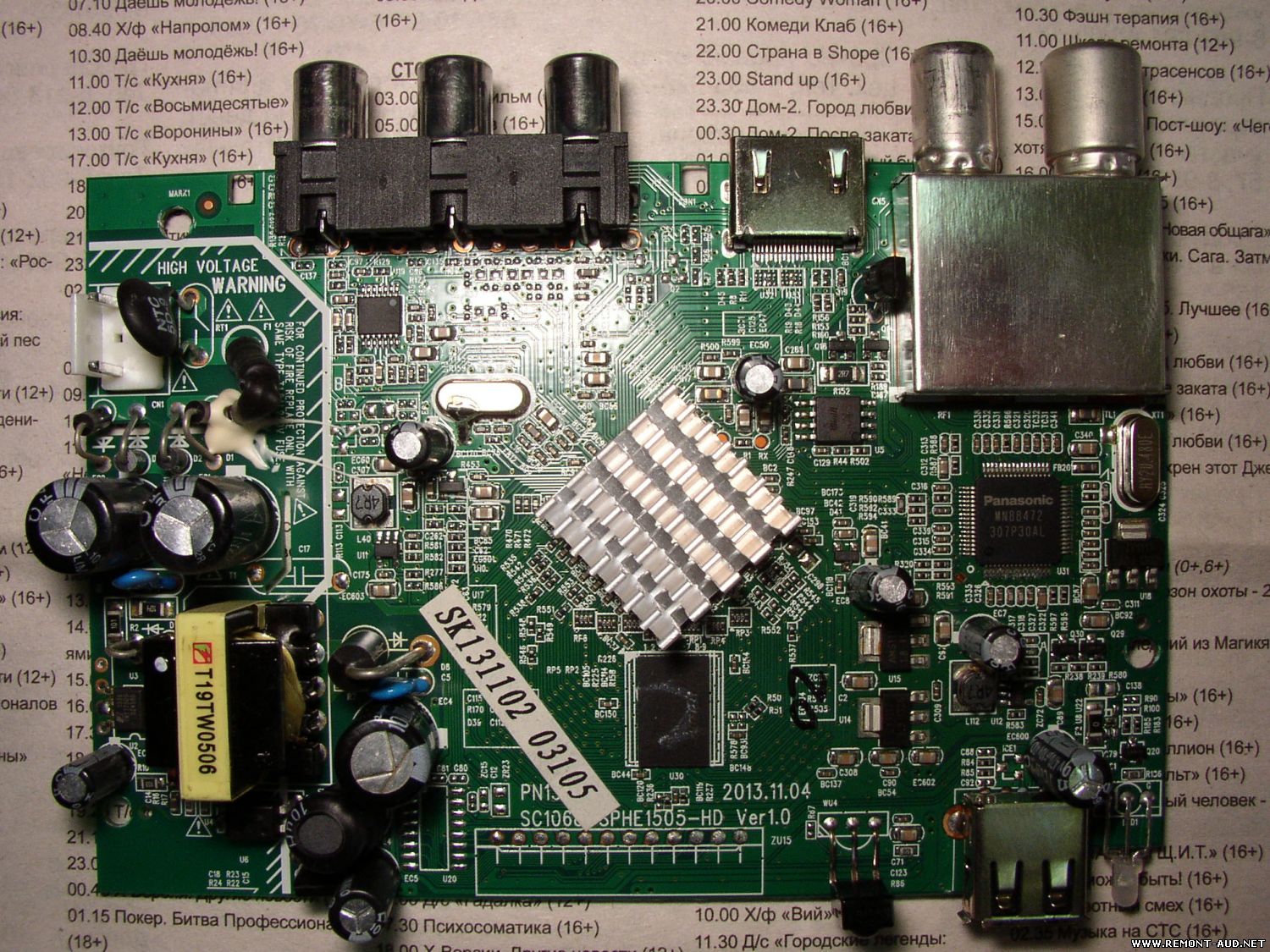

Oriel 740 chassis SC1068-SPHE1505-HD VER1.0 2015-07-10

дамп прошивка

Метки:
  1. TopicStarter Overlay
    СервисКомп

    СервисКомп Команда форума Администратор

    Страна:
    Russia
    Регистрация:
    21.01.2015
    Сообщения:
    6.363
    Паяльная станция:
    QUICK 3102 ESD
    Паяльный фен:
    Lukey 702
    ИК-Станция:
    Магистр Ц20-ИКМ
    Мультиметр:
    UNI-T UT60H---UNI-T UT181A
    Осциллограф:
    Siglent SDS1102CML
    Программатор:
    TNM5000+TL866A
    СервисКомп, 10 июл 2015
    #1
    telman27 нравится это.
  2. Вася15093

    Вася15093 Участник форума

    Страна:
    Russia
    Регистрация:
    10.04.2017
    Сообщения:
    63
    Спасибо. Загрузил. Опыта прошивки подобного рода пока нету. Буду пробовать прошить. Отпишусь позднее.

    Вася15093, 10 апр 2017
    #2
    СервисКомп нравится это.
  3. Вася15093

    Вася15093 Участник форума

    Страна:
    Russia
    Регистрация:
    10.04.2017
    Сообщения:
    63
    Кто поможет с советом? Приставка Oriel 740. При включении горит зелёный светодиод и всё. Тёмный экран. Пульт ДУ рабочий. Все конденсаторы в порядке, проверил ESR-метром. Все напряжения в норме (5В, 3,3В, 1,3в). Грешу на прошивку. Жду с АлиЭкспресс прошивальщик, прошью флеш-память. Пишут что можно прошить с USB флешки, просто вставив её в USB разъём и подождать немного. Вроде как автоматически должно прошиться. Правда ли это?

    Вася15093, 11 апр 2017
    #3
  4. TopicStarter Overlay
    СервисКомп

    СервисКомп Команда форума Администратор

    Страна:
    Russia
    Регистрация:
    21.01.2015
    Сообщения:
    6.363
    Паяльная станция:
    QUICK 3102 ESD
    Паяльный фен:
    Lukey 702
    ИК-Станция:
    Магистр Ц20-ИКМ
    Мультиметр:
    UNI-T UT60H---UNI-T UT181A
    Осциллограф:
    Siglent SDS1102CML
    Программатор:
    TNM5000+TL866A
    врятли, в дампе слетел загрузчик, кто будет подхватывать с USB флешки

    СервисКомп, 11 апр 2017
    #4
  5. Вася15093

    Вася15093 Участник форума

    Страна:
    Russia
    Регистрация:
    10.04.2017
    Сообщения:
    63
    Спасибо. Во, во. И я сомневался в этом. Буду выпаивать и перепрошивать. ... Вами же предложенную прошивку (которую я скачал) можно вшить? Или всё же есть какие то ньюансы?

    Вася15093, 11 апр 2017
    #5
  6. TopicStarter Overlay
    СервисКомп

    СервисКомп Команда форума Администратор

    Страна:
    Russia
    Регистрация:
    21.01.2015
    Сообщения:
    6.363
    Паяльная станция:
    QUICK 3102 ESD
    Паяльный фен:
    Lukey 702
    ИК-Станция:
    Магистр Ц20-ИКМ
    Мультиметр:
    UNI-T UT60H---UNI-T UT181A
    Осциллограф:
    Siglent SDS1102CML
    Программатор:
    TNM5000+TL866A
    через программатор не каких нюансов нет, главное чтобы шасси совпадало

    СервисКомп, 11 апр 2017
    #6
  7. Вася15093

    Вася15093 Участник форума

    Страна:
    Russia
    Регистрация:
    10.04.2017
    Сообщения:
    63
    Спасибо. .... Не подскажете обозначение ,,пятиножек"(стабилизаторов) на плате. Обыскался, но тщетно. Думаю заказать про запас. Скриншоты прилагаю.


    Вложения:

    Последнее редактирование: 11 апр 2017
    Вася15093, 11 апр 2017
    #7
  8. TopicStarter Overlay
    СервисКомп

    СервисКомп Команда форума Администратор

    Страна:
    Russia
    Регистрация:
    21.01.2015
    Сообщения:
    6.363
    Паяльная станция:
    QUICK 3102 ESD
    Паяльный фен:
    Lukey 702
    ИК-Станция:
    Магистр Ц20-ИКМ
    Мультиметр:
    UNI-T UT60H---UNI-T UT181A
    Осциллограф:
    Siglent SDS1102CML
    Программатор:
    TNM5000+TL866A
  9. Вася15093

    Вася15093 Участник форума

    Страна:
    Russia
    Регистрация:
    10.04.2017
    Сообщения:
    63
    Спасибо! Обвязка в принципе совпадает. По даташиту, вроде как видно что она выдаёт до 2,5В. Может она выдавать 3,3В? (У меня их две. Одна выдаёт 1,2В, вторая 3,3В) ... Хотя судя по даташиту флешки (25Q32), минимальное VCC требуется 3В.

    Последнее редактирование: 11 апр 2017
    Вася15093, 11 апр 2017
    #9
  10. Роман

    Роман Участник форума

    Страна:
    Russia
    Регистрация:
    22.01.2015
    Сообщения:
    160
    Паяльная станция:
    lukey 702
    Может, резисторы на ее ноге регулируют выходное напряжение

    Роман, 12 апр 2017
    #10
    Вася15093 нравится это.
  11. Вася15093

    Вася15093 Участник форума

    Страна:
    Russia
    Регистрация:
    10.04.2017
    Сообщения:
    63
    Спасибо!

    Вася15093, 12 апр 2017
    #11
  12. Вася15093

    Вася15093 Участник форума

    Страна:
    Russia
    Регистрация:
    10.04.2017
    Сообщения:
    63
    Уточнение. Оказалось что моё шасси sc 1050-sphe1505-hd ver 1.0 . Логично задать вопрос, скачанная ранее отсюда мной прошивка (sc 1068-sphe1505-hd ver 1.0 ) подойдёт к моему шасси?


    Вложения:

    Вася15093, 14 апр 2017
    #12
