Решено GA-Z77-DS3H Rev 1.0 Рецик

Тема в разделе "Материнские платы", создана пользователем DuJIoH, 6 фев 2021.

Статус темы:
Закрыта.
  1. TopicStarter Overlay
    DuJIoH

    DuJIoH Участник форума

    Страна:
    Russia
    Регистрация:
    18.11.2018
    Сообщения:
    18
    Паяльная станция:
    Lukey 852D+
    Паяльный фен:
    Lukey 852D+
    ИК-Станция:
    AOYUE Int853A PRO
    Мультиметр:
    YX-9205A+
    Всем здравствуйте.
    GA-Z77-DS3H Rev 1.0 после скачка напряжения выключилась, после старта пошло восстановление bios со второй микросхемы, после чего зависла на логотипе, прошил последний bios с сайта, после чего плата включилась минуты 4 поработала и выключилась
    Плата включается и тут же выключается, на видео видно поведение платы.
    На пост карте не загорается CLOCK

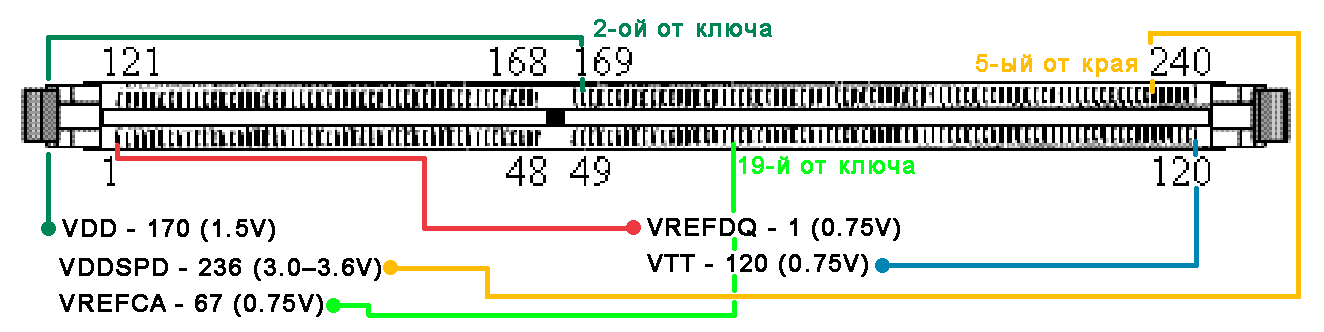

    Напряжения на ОЗУ
    [​IMG]
    Согласно картинке - всё при нажатие на кнопку подымаются

    Прошу помочь, что где смотреть ....
    Всем спасибо.

    Бывает плата стартует, CLOCK интенсивно мигает, стопится на POST CODE 32, но это крайне редко

    DuJIoH, 6 фев 2021
    #1
  2. leshakonoplev

    leshakonoplev Команда форума Модератор

    Страна:
    Russia
    Регистрация:
    13.02.2016
    Сообщения:
    2.971
    Паяльная станция:
    lukey 702
    Паяльный фен:
    lukey 702
    Мультиметр:
    richmeters rm109
    Осциллограф:
    c1-49
    Программатор:
    minipro tl866cs
    1 - (Производитель, Полное название материнской платы, ревизия платы).
    2 - (Суть проблемы кратко, емко и без ошибок).
    3 - (Замеры по основным питающим напряжениям(DDR, VRM, питание хаба (юга/севера), замеры по DATA линиям USB, Замеры сопротивления по колодкам питания +3.3+5+12+5VSB и т.д.))
    4 - (Описываете подробно, что делали(Проверяли тестами память,меняли проц, меняли видеокарту и т.д.) и какое оборудование у вас имеется (ЛБП, Осцил, Пост-карта, DDR-тестер и т.д.))
    5 - (Этот пункт на ваше усмотрение но, не уходя от сути дела).
    биос на чём прошивали на программаторе


    Вложения:

    leshakonoplev, 6 фев 2021
    #2
  3. TopicStarter Overlay
    DuJIoH

    DuJIoH Участник форума

    Страна:
    Russia
    Регистрация:
    18.11.2018
    Сообщения:
    18
    Паяльная станция:
    Lukey 852D+
    Паяльный фен:
    Lukey 852D+
    ИК-Станция:
    AOYUE Int853A PRO
    Мультиметр:
    YX-9205A+
    1.Gigabyte GA-Z77-DS3H Rev. 1.0
    2.Плата запускается и тут же выключается
    3.
    CPU_VTT 1.05
    VCORE на DQ2 подымается до 12.1
    VCORE на DQ1 и DQ10 подымается до 12.1
    VAXG на DQ13 подымается до 12.1
    3VDUAL_PCH 3.39
    3VDUAL 3.39
    5VDUAL 5.14
    USB DATA+- напряжение 0, зPower 5v присутствует
    USB 3.0 D+- -0.133 v
    На всех разъёмах DDR3 все напряжения присутствуют (VDD, VDDSPD, VREFCA, VREFDQ, VTT)
    [​IMG]
    4. ОЗУ исправна (проверялась стандартными средствами windows 10)
    Видеокарта на момент поломки GTX1060 6Gb, так же GTX550ti вставлялась
    Процессор проверить нет возможности, другого нет
    Оборудование:
    ЛБП PS-605D
    Мультиметр AN8002
    Пост-карта (с али, на видео в первом сообщении её хорошо видно)
    5.BIOS прошивал на CH341A

    Согласно POWER Sequence (сообщение выше)
    Я остановился на пункте 17 , сигнала N_CPUPWROK на данной плате я не нашел, но есть сигнал CPUPWROK, который не приходит на Q61 и на R228 он так же не приходит.

    Последнее редактирование: 7 фев 2021
    DuJIoH, 7 фев 2021
    #3
  4. leshakonoplev

    leshakonoplev Команда форума Модератор

    Страна:
    Russia
    Регистрация:
    13.02.2016
    Сообщения:
    2.971
    Паяльная станция:
    lukey 702
    Паяльный фен:
    lukey 702
    Мультиметр:
    richmeters rm109
    Осциллограф:
    c1-49
    Программатор:
    minipro tl866cs
    эти сигналы появляются upload_2021-2-7_10-30-52.png
    --- Сообщения объединены, 7 фев 2021, Дата первого сообщения: 7 фев 2021 ---
    на мульт приходит сигнал SLP_S3

    leshakonoplev, 7 фев 2021
    #4
  5. @BLACK@

    @BLACK@ Команда форума Модератор

    Страна:
    Russia
    Регистрация:
    20.12.2017
    Сообщения:
    956
    Паяльная станция:
    lukey 702
    Паяльный фен:
    lukey 702
    ИК-Станция:
    Jetronix Eco , Самодельная конструкция
    Мультиметр:
    Много разных
    Осциллограф:
    С1-93 Hantek DSO2C10
    Программатор:
    Postal3, Postal2, CH341
    Другое оборудование:
    Самодельный ЛБП на базе конроллера с жк дисплеем от FNIRSI
    DuJIoH,
    VCORE? VCCIO ? VCCSA? 1.8VSFR?
    CPUPWROK выдает хаб, получив от мульта IO PWROK

    @BLACK@, 7 фев 2021
    #5
  6. TopicStarter Overlay
    DuJIoH

    DuJIoH Участник форума

    Страна:
    Russia
    Регистрация:
    18.11.2018
    Сообщения:
    18
    Паяльная станция:
    Lukey 852D+
    Паяльный фен:
    Lukey 852D+
    ИК-Станция:
    AOYUE Int853A PRO
    Мультиметр:
    YX-9205A+
    На Q70 до старта 3.3 v
    После нажатия на кнопку питания падает до 0 и подымается до 0.6 и плата выключается
    Может не совсем правильно написал выше, после включения, плата сама всё время перезапускается пока не отключить питание


    Последнее редактирование: 7 фев 2021
    DuJIoH, 7 фев 2021
    #6
  7. leshakonoplev

    leshakonoplev Команда форума Модератор

    Страна:
    Russia
    Регистрация:
    13.02.2016
    Сообщения:
    2.971
    Паяльная станция:
    lukey 702
    Паяльный фен:
    lukey 702
    Мультиметр:
    richmeters rm109
    Осциллограф:
    c1-49
    Программатор:
    minipro tl866cs
    проверяй элементы на кнопке в включение и возле мульта какой то элемент на плате не даёт от пустить команду на выключение и мульт будет до бесконечности её выполнять эту команду

    leshakonoplev, 7 фев 2021
    #7
  8. TopicStarter Overlay
    DuJIoH

    DuJIoH Участник форума

    Страна:
    Russia
    Регистрация:
    18.11.2018
    Сообщения:
    18
    Паяльная станция:
    Lukey 852D+
    Паяльный фен:
    Lukey 852D+
    ИК-Станция:
    AOYUE Int853A PRO
    Мультиметр:
    YX-9205A+
    Не совсем пойму, что смотреть, от кнопки идёт на резистор, от которого уже идёт сигнал -PWRBTSW на мульт, резисторы целые, кондёр так же целый, как проверить ESD10, он звониться в режиме диодной прозвонки в обе стороны, далее сигнал уже идёт на ножку мульта.

    DuJIoH, 8 фев 2021
    #8
  9. leshakonoplev

    leshakonoplev Команда форума Модератор

    Страна:
    Russia
    Регистрация:
    13.02.2016
    Сообщения:
    2.971
    Паяльная станция:
    lukey 702
    Паяльный фен:
    lukey 702
    Мультиметр:
    richmeters rm109
    Осциллограф:
    c1-49
    Программатор:
    minipro tl866cs
    --- Сообщения объединены, 8 фев 2021, Дата первого сообщения: 8 фев 2021 ---
    надо осцилографом смотреть от кнопки до мульта

    leshakonoplev, 8 фев 2021
    #9
    DuJIoH нравится это.
  10. TopicStarter Overlay
    DuJIoH

    DuJIoH Участник форума

    Страна:
    Russia
    Регистрация:
    18.11.2018
    Сообщения:
    18
    Паяльная станция:
    Lukey 852D+
    Паяльный фен:
    Lukey 852D+
    ИК-Станция:
    AOYUE Int853A PRO
    Мультиметр:
    YX-9205A+
    Без осциллографа ни как не проверю? Я хотел заменить этот элемент, не нашёл ни в одном магазине в городе.

    DuJIoH, 8 фев 2021
    #10
  11. leshakonoplev

    leshakonoplev Команда форума Модератор

    Страна:
    Russia
    Регистрация:
    13.02.2016
    Сообщения:
    2.971
    Паяльная станция:
    lukey 702
    Паяльный фен:
    lukey 702
    Мультиметр:
    richmeters rm109
    Осциллограф:
    c1-49
    Программатор:
    minipro tl866cs
    нет ,
    Features
    ESD Protect for 4 high-speed I/O channels
    Provide ESD protection for each channel to
    IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact)
    IEC 61000-4-4 (EFT) (5/50ns) Level-3, 20A for I/O,
    40A for Power
    IEC 61000-4-5 (Lightning) 4A (8/20µs)
    For low operating voltage applications: 5V,
    4.2V, 3.3V, 2.5V
    Low capacitance : 1.0pF typical
    Fast turn-on and Low clamping voltage
    Array of surge rated diodes with internal
    equivalent TVS diode
    Small package saves board space
    Solid-state silicon-avalanche and active circuit
    triggering technology
    Applications
    Vid
    eo Graphics Cards
    USB2.0 Power and Data lines protection
    Notebook and PC Computers
    Monitors and Flat Panel Displays
    IEEE 1394 Firewire Ports
    SIM ports


    Вложения:

    • AZC099-04S.pdf
      AZC099-04S.pdf
      Размер файла:
      176,6 КБ
      Просмотров:
      187
    leshakonoplev, 8 фев 2021
    #11
  12. TopicStarter Overlay
    DuJIoH

    DuJIoH Участник форума

    Страна:
    Russia
    Регистрация:
    18.11.2018
    Сообщения:
    18
    Паяльная станция:
    Lukey 852D+
    Паяльный фен:
    Lukey 852D+
    ИК-Станция:
    AOYUE Int853A PRO
    Мультиметр:
    YX-9205A+
    аналог не подскажите, чем можно заменить?

    DuJIoH, 8 фев 2021
    #12
  13. leshakonoplev

    leshakonoplev Команда форума Модератор

    Страна:
    Russia
    Регистрация:
    13.02.2016
    Сообщения:
    2.971
    Паяльная станция:
    lukey 702
    Паяльный фен:
    lukey 702
    Мультиметр:
    richmeters rm109
    Осциллограф:
    c1-49
    Программатор:
    minipro tl866cs
    leshakonoplev, 8 фев 2021
    #13
  14. @BLACK@

    @BLACK@ Команда форума Модератор

    Страна:
    Russia
    Регистрация:
    20.12.2017
    Сообщения:
    956
    Паяльная станция:
    lukey 702
    Паяльный фен:
    lukey 702
    ИК-Станция:
    Jetronix Eco , Самодельная конструкция
    Мультиметр:
    Много разных
    Осциллограф:
    С1-93 Hantek DSO2C10
    Программатор:
    Postal3, Postal2, CH341
    Другое оборудование:
    Самодельный ЛБП на базе конроллера с жк дисплеем от FNIRSI
    Для проверки ее достаточно снять, и дело далеко не в защитной сборке, смысла ее менять нет, это даже видно из вашего видео.
    Я вам еще раз повторю, CPUPWROK выдает хаб, получив от мульта IO PWROK.
    IO PWROK поднимается? если поднимается, проверяйте все питания хаба и смотрите обвязку, либо меняйте хаб.
    Напряжения питания процессора на дросселях скажите, кроме графики ?
    если нет CPUPWROK, то и не будет VCORE
    На R228 CPU VTT приходит? сам резистор живой?


    Вложения:

    Последнее редактирование: 8 фев 2021
    @BLACK@, 8 фев 2021
    #14
  15. TopicStarter Overlay
    DuJIoH

    DuJIoH Участник форума

    Страна:
    Russia
    Регистрация:
    18.11.2018
    Сообщения:
    18
    Паяльная станция:
    Lukey 852D+
    Паяльный фен:
    Lukey 852D+
    ИК-Станция:
    AOYUE Int853A PRO
    Мультиметр:
    YX-9205A+
    IOPWROK подымпется, можете написать, какие питания на хаб смотреть в боардвью, спасибо

    Vcore я смотрю на мосфетах, я выше писал на каких, может что не правильно делаю...

    Последнее редактирование: 8 фев 2021
    DuJIoH, 8 фев 2021
    #15
  16. @BLACK@

    @BLACK@ Команда форума Модератор

    Страна:
    Russia
    Регистрация:
    20.12.2017
    Сообщения:
    956
    Паяльная станция:
    lukey 702
    Паяльный фен:
    lukey 702
    ИК-Станция:
    Jetronix Eco , Самодельная конструкция
    Мультиметр:
    Много разных
    Осциллограф:
    С1-93 Hantek DSO2C10
    Программатор:
    Postal3, Postal2, CH341
    Другое оборудование:
    Самодельный ЛБП на базе конроллера с жк дисплеем от FNIRSI
    смотрите по схеме.
    --- Сообщения объединены, 8 фев 2021, Дата первого сообщения: 8 фев 2021 ---
    После дросселей смотрите вокруг сокета
    Возьмите любой бордвью от ASUS с B75 хабом и посмотрите какие питания на хаб приходят и из каких формируются, самый удобный вариант для понимания общей картины.
    Q61 и R228 проверяли?
    VCC1_05_PCH
    VCC1_8_PCH
    --- Сообщения объединены, 10 фев 2021 ---
    DuJIoH, bios надеюсь прошит?

    @BLACK@, 10 фев 2021
    #16
  17. TopicStarter Overlay
    DuJIoH

    DuJIoH Участник форума

    Страна:
    Russia
    Регистрация:
    18.11.2018
    Сообщения:
    18
    Паяльная станция:
    Lukey 852D+
    Паяльный фен:
    Lukey 852D+
    ИК-Станция:
    AOYUE Int853A PRO
    Мультиметр:
    YX-9205A+
    Bios был прошит первым делом, забросил я материнку, потом решил опять ковырять, забыл выключить БП и уехал, приехал, думаю раз она часа 3 была в рецикле, начал трогать может где-то что-то греется, вторая флешка bios была нагрета, что палец держать нельзя, снял её, в колодку для программатора подключил, она читается, записал опять в неё bios, ничего не изменилось, решил купить новую флешку, прошил запаял, плата включилась, вопрос с самопроизвольным включением решился заменой диодной защиты, про которую писали Выше.
    Всем спасибо!

    DuJIoH, 1 июн 2021
    #17
