Тема в разделе "Доработка / Уменьшения тока подсветки в LED телевизорах / Готовые решения/", создана пользователем kolodin, 5 янв 2023.

Метки:
  1. TopicStarter Overlay
    kolodin

    kolodin Участник форума

    Страна:
    Russia
    Регистрация:
    05.01.2023
    Сообщения:
    3
    Модель телевизора:
    LG 43UJ630v
    Модель блока питания:
    EAX67209001
    Модель MAIN:
    EAX67133404
    Есть прекрасная статья на эту тему по конкретной модели тедлевизора -

    Вы не можете просматривать внешние ссылки, вам необходимо зарегистрироваться или войти


    У меня же плата другая, и дабы не ошибиться хочу с вами проконсультироваться. (В общем и целом я чайник)

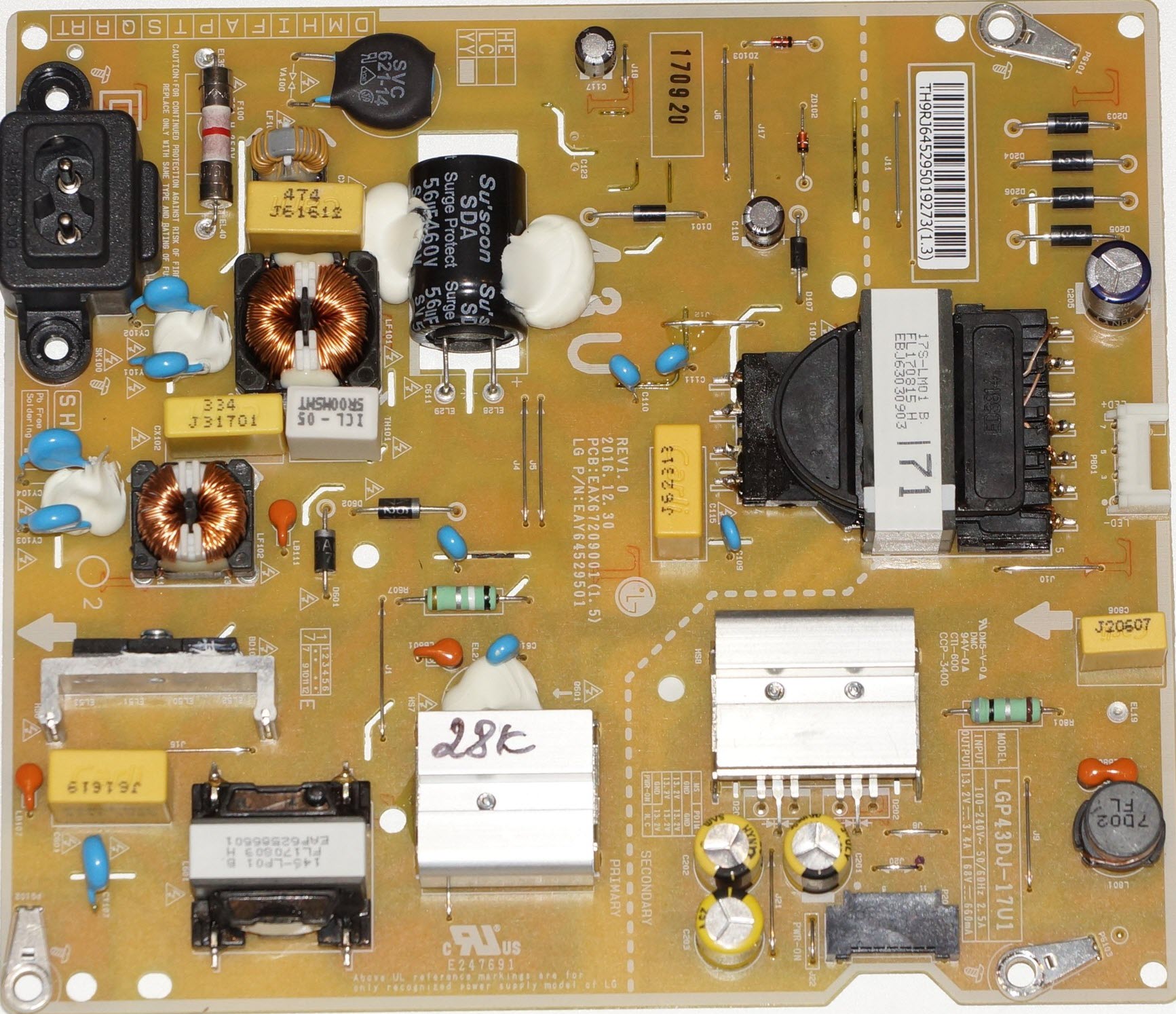

    телевизор lg 43UJ630v, блок питания выглядит так - [​IMG]

    по аналогии с действиями в статье нашел схему шим контроллера -

    Вы не можете просматривать внешние ссылки, вам необходимо зарегистрироваться или войти


    и думаю выпаять у нее ногу под названием pwm

    далее нашел рекомендации по снижению тока на данной плате и опять же как в статье думаю подпаять к этому резистору потенциометр -

    Вы не можете просматривать внешние ссылки, вам необходимо зарегистрироваться или войти



    вот, подскажите все ли так просто?
    у меня сейчас стоят старые посиневшие диоды, которые я собираюсь поменять когда приедут новые, и эти в случае чего спалить не жалко ))

    kolodin, 5 янв 2023
    #1
  2. leshakonoplev

    leshakonoplev Команда форума Модератор

    Страна:
    Russia
    Регистрация:
    13.02.2016
    Сообщения:
    2.971
    Паяльная станция:
    lukey 702
    Паяльный фен:
    lukey 702
    Мультиметр:
    richmeters rm109
    Осциллограф:
    c1-49
    Программатор:
    minipro tl866cs
    leshakonoplev, 5 янв 2023
    #2
  3. TopicStarter Overlay
    kolodin

    kolodin Участник форума

    Страна:
    Russia
    Регистрация:
    05.01.2023
    Сообщения:
    3
    да, я отсюда и брал информацию о комплектующих. Но вопрос в том как запитать подсветку, минуя широтно-импульсную модуляцию. Чтобы шим НЕ генерировался совсем

    kolodin, 5 янв 2023
    #3
  4. leshakonoplev

    leshakonoplev Команда форума Модератор

    Страна:
    Russia
    Регистрация:
    13.02.2016
    Сообщения:
    2.971
    Паяльная станция:
    lukey 702
    Паяльный фен:
    lukey 702
    Мультиметр:
    richmeters rm109
    Осциллограф:
    c1-49
    Программатор:
    minipro tl866cs
    у тебя светодиоды уже за питаны тебе надо только у меньше ток на светодиоды
    --- Сообщения объединены, 5 янв 2023, Дата первого сообщения: 5 янв 2023 ---
    Типовой дефект - осыпается люминофор с кристаллов светодиодов. После замены необходимо уменьшить ток подсветки.
    Комментарий мастера:
    Датчик тока R801 1.1 Ohm заменил на 1.8 Ohm. Ток подсветки уменьшился с 580 mA до 280 mA.

    leshakonoplev, 5 янв 2023
    #4
  5. TopicStarter Overlay
    kolodin

    kolodin Участник форума

    Страна:
    Russia
    Регистрация:
    05.01.2023
    Сообщения:
    3
    от этого генерация шима не исчезнет. мерцание есть и при максимально выставленном уровне подсветки,
    нужно что-то сделать с lc5910


    Вложения:

    kolodin, 5 янв 2023
