Прошивка + Схема + Разводка платы с Gerber
USB тестер на C c SSD1306 ( OLED дисплей 0.96" I2C 128x32 (белый))
Видео работы
Видео работы с индикацией напряжения на АКБ
Чуток приукрасил вывод на экран
Замедлил вывод показаний на дисплей
Видео собранного тестера на печатной плате (режим инициализации)
Видео собранного тестера на печатной плате (режим прозвонки сопротивлений на USB)
Видео собранного тестера на печатной плате (режим прозвонки сопротивлений на USB при КЗ)
Создал отдельную тему по тестеру, что бы не было путаницы.
Тестер индикатор инициализации и проверки портов USB материнский плат нужен для облегчения первичной диагностики, в дальнейшей диагностике нужны приборы по существеннее (мультиметр, осциллограф и т.д.).
В отличии от USB тестер на Arduino PRO micro изменена незначительно схема - надо передвинуть резисторы и добавить дисплей, для измерения напряжения на АКБ надо добавить резистор. Надо убрать диод между IN и OUT повербанка, если тестер работает от аккумулятора.
Алгоритм работы не изменен.
Тестер как и прежде можно собрать бутербродом из плат ( USB тестер на Arduino PRO micro + повербанк + OLED дисплей ) или собрать на одной плате, светодиоды и зумер по желанию можно не ставить.
Архив содержит:
1. Схемы V1 и V2 ( V1 проверена с микросхемой TP4333, V2 - перспективный вариант, пока в проекте)
2. 5 прошивок (с выводом напряжения АКБ и без, с выводом напряжения АКБ + улучшения + с замедленным выводом + без дисплея)
3. Разводку платы + Gerber
4. Datasheet
Схема
![]()
![]()
![]()
Схема V1
![]()
Схема V2 для проверки КЗ по питанию USB (на будущее)
![]()
OLED дисплей 0.96" I2C 128x32 (белый) - SSD1306
![]()

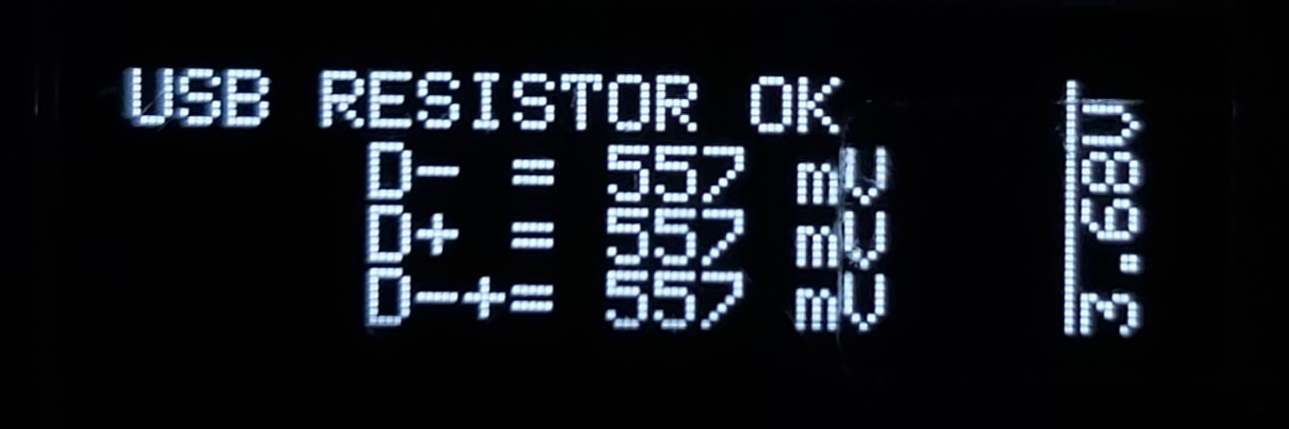

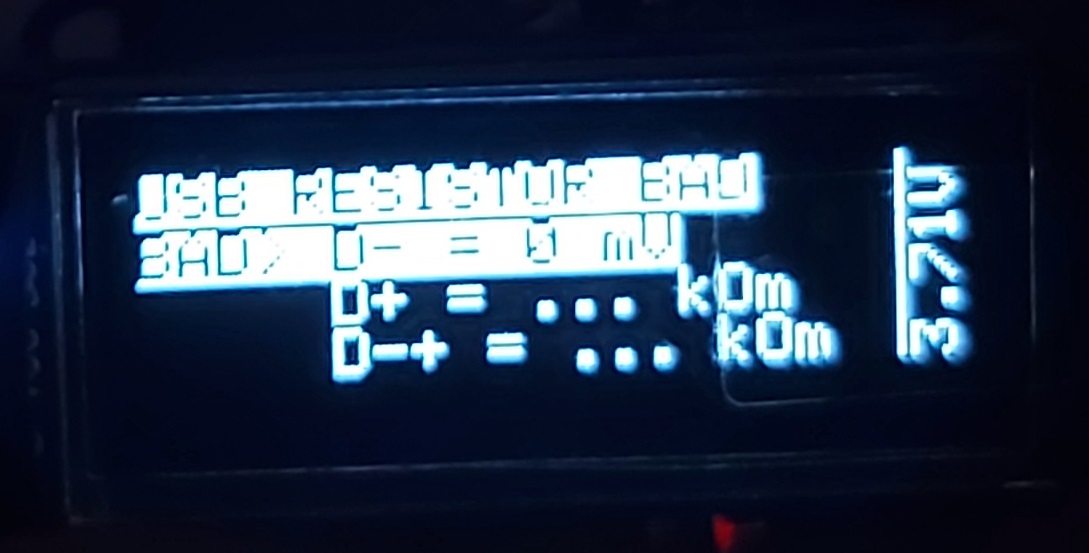

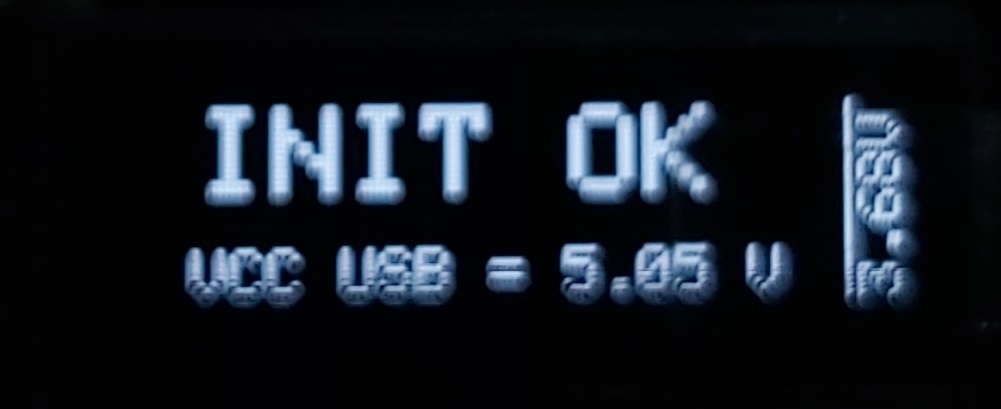

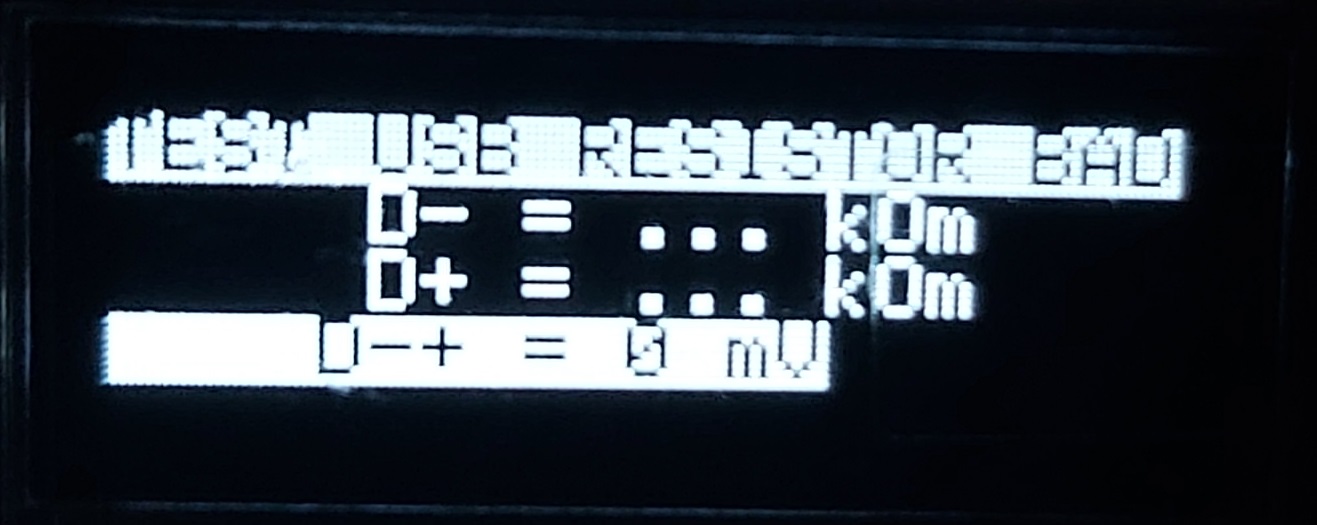

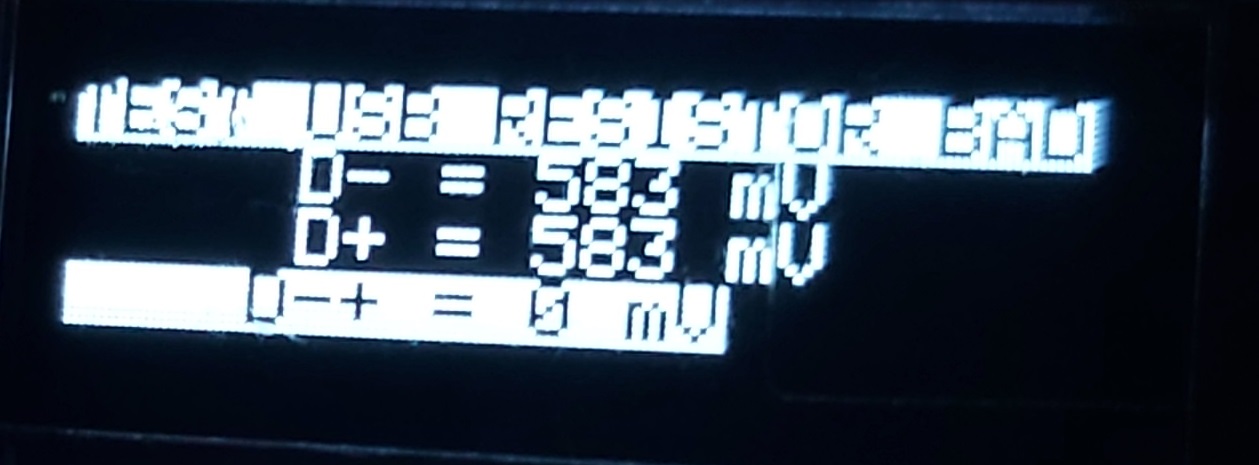

Вывод на экран (прошивка Tester_INIT_KZ_SSD1306.hex)
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()

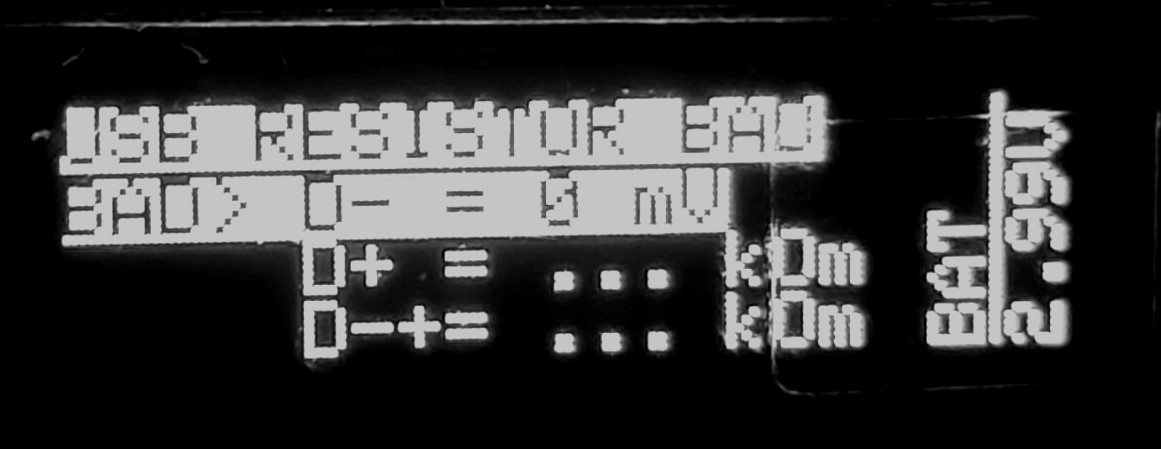

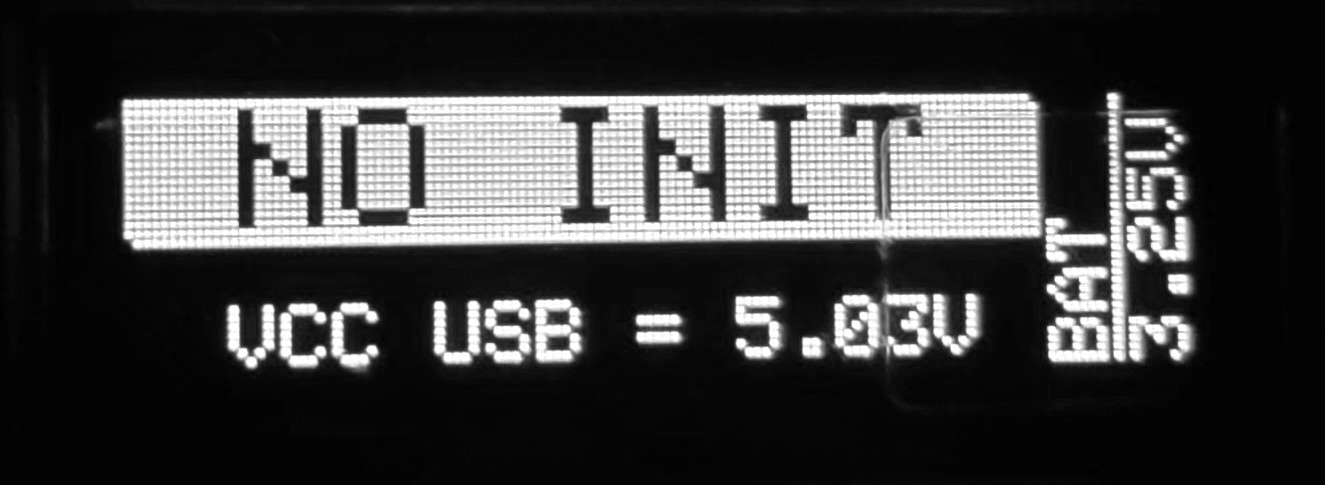

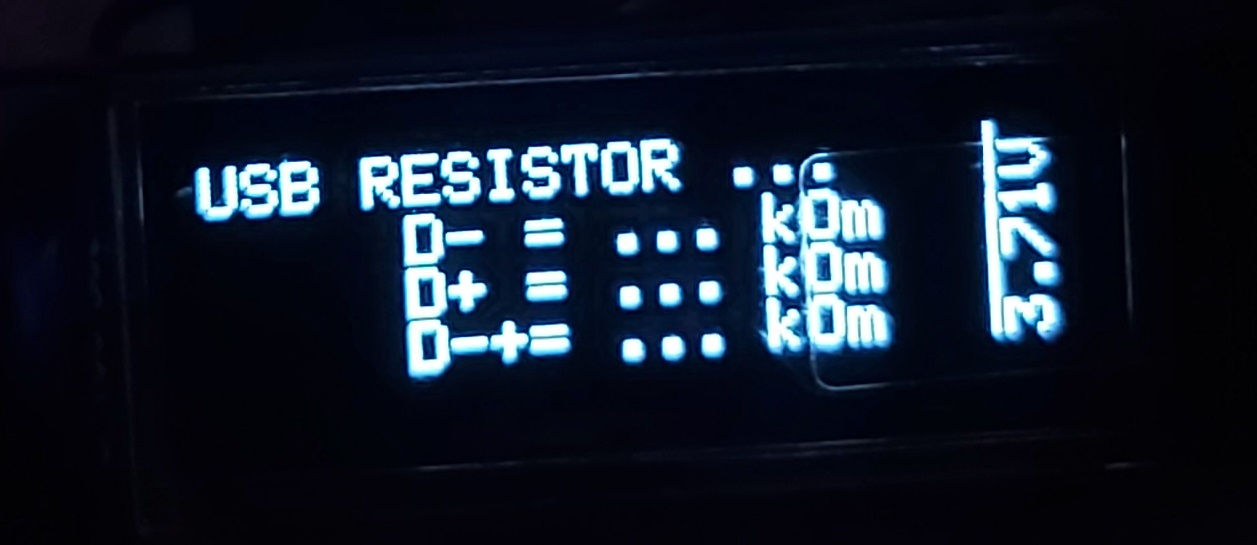

Вывод на экран + напряжение на аккумуляторе (прошивка Tester_INIT_KZ_SSD1306_bat.hex)
![]()
![]()
![]()
![]()
![]()
![]()
![]()

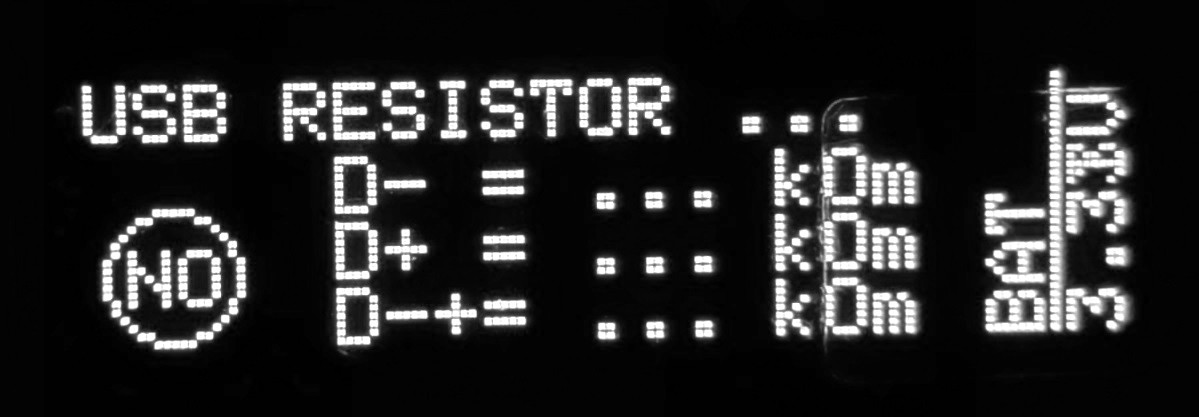

Вывод на экран + напряжение на аккумуляторе + улучшения (прошивка Tester_INIT_KZ_SSD1306_bat_add.hex)
![]()
![]()
![]()
![]()
![]()
![]()
![]()

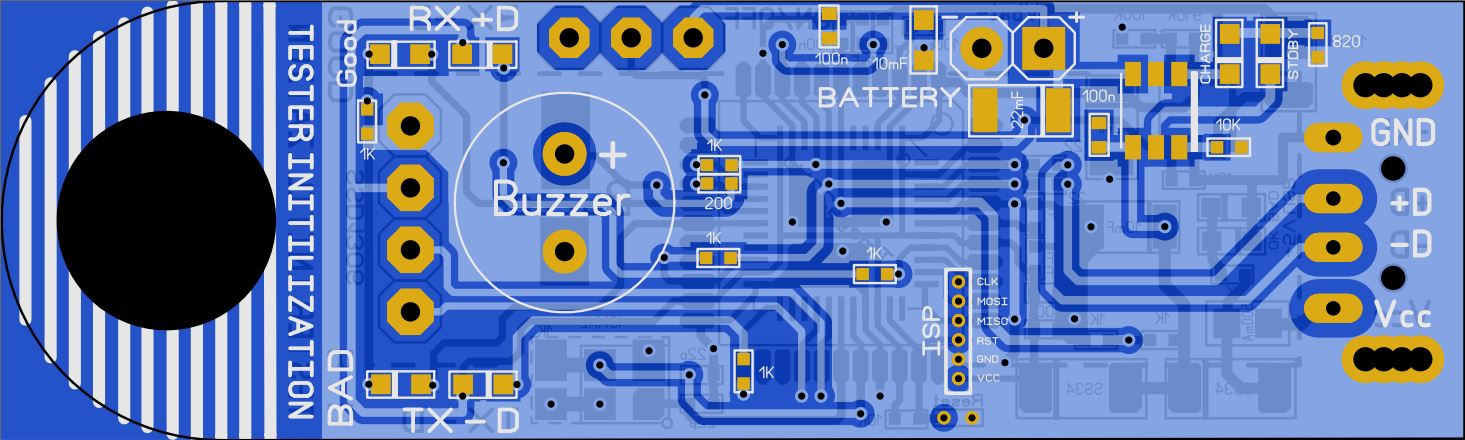

Разводка платы
V1
![]()
![]()
![]()
![]()
V2
![]()
![]()
![]()
![]()
-
