DELL E7470 нет питания процессора

Тема в разделе "Технические вопросы связанные с работой ноутбука", создана пользователем Kpocc, 24 сен 2020.

Статус темы:
Тема автоматически закрыта так как в ней не было ответов более 60 дней.
  1. TopicStarter Overlay
    Kpocc

    Kpocc Участник форума

    Страна:
    Ukraine
    Регистрация:
    28.01.2017
    Сообщения:
    3
    Паяльная станция:
    Kada 852d+ lukey 702
    Паяльный фен:
    Kada 852d+ lukey 702
    Мультиметр:
    RM109
    Осциллограф:
    hantec 2c72
    Программатор:
    tl866a
    Модель ноутбука:
    DELL E7470
    Платформа:
    la-c461p
    Добрый день. Данный сабж включается , поднимаются все питания , кроме питания процессора. нужна схема на данную платформу или хотя бы схема на isl95857. Bios с чисткой ME шился, не помогло. нашел схему здесь, но не могу пополнить счет , чтобы её скачать. операция пополнения счета пропадает после ввода карточки, я в здешнюю техподдержку написал, но пока ответа нет. поэтому прошу схему , если кому не жалко. спасибо. Ну или может совет , если это типовуха...

    Kpocc, 24 сен 2020
    #1
  2. Hardoman

    Hardoman Участник форума

    Страна:
    Russia
    Регистрация:
    19.05.2019
    Сообщения:
    11
    Паяльная станция:
    Lukey 852D
    Паяльный фен:
    Lukey 852D
    Мультиметр:
    S-Line M890G

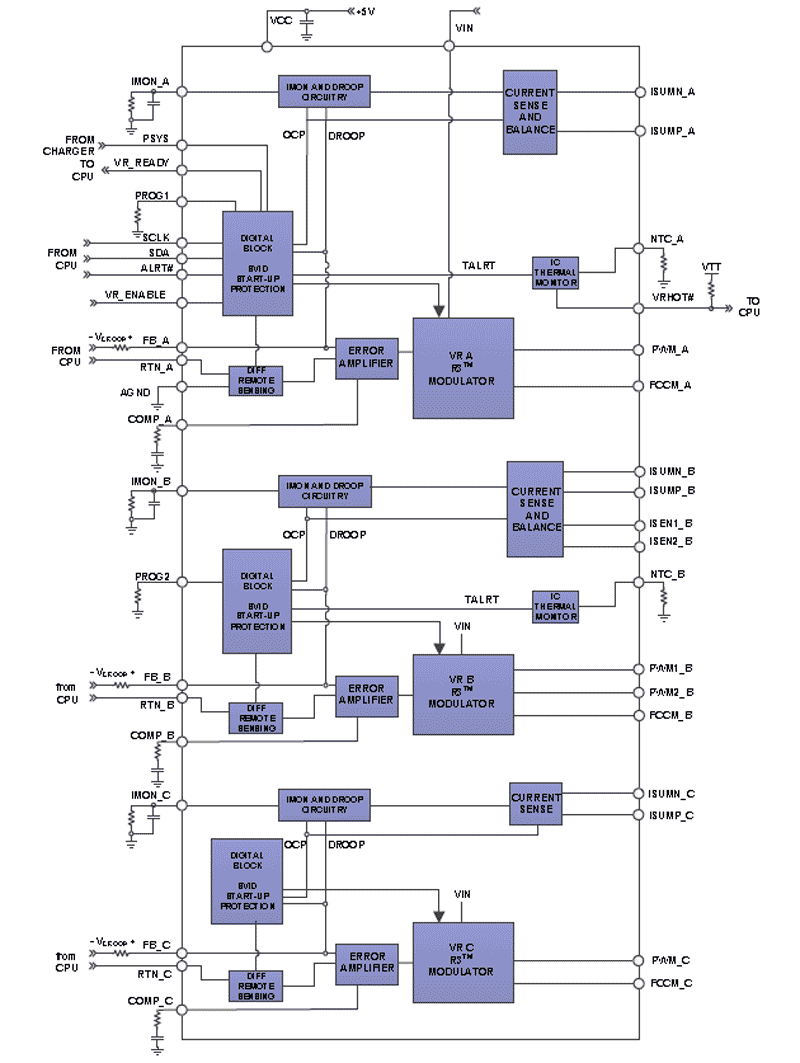

    ISL95857

    Вы не можете просматривать внешние ссылки, вам необходимо зарегистрироваться или войти


    [​IMG]
    --- Сообщения объединены, 1 окт 2020, Дата первого сообщения: 1 окт 2020 ---
    Схема


    Вложения:

    Hardoman, 1 окт 2020
    #2
  3. TopicStarter Overlay
    Kpocc

    Kpocc Участник форума

    Страна:
    Ukraine
    Регистрация:
    28.01.2017
    Сообщения:
    3
    Паяльная станция:
    Kada 852d+ lukey 702
    Паяльный фен:
    Kada 852d+ lukey 702
    Мультиметр:
    RM109
    Осциллограф:
    hantec 2c72
    Программатор:
    tl866a
    огромное спасибо всем откликнувшимся ( и в личку тоже) . VCC_SA присутствует , VCC_CORE и VCC_GT нету. IMVP_VR_ON - есть , PCH_PWROK - 0,8 В. ISL95857 ШИМ сигналов на pu 603 и pu 605 нет. сопротивление проца 5,04 Ома . PU 602 менял - безрезультатно (как и предполагалось)

    Kpocc, 1 окт 2020
    #3
  4. leshakonoplev

    leshakonoplev Команда форума Модератор

    Страна:
    Russia
    Регистрация:
    13.02.2016
    Сообщения:
    2.971
    Паяльная станция:
    lukey 702
    Паяльный фен:
    lukey 702
    Мультиметр:
    richmeters rm109
    Осциллограф:
    c1-49
    Программатор:
    minipro tl866cs
    страницу в схеме посмотри 55

    leshakonoplev, 1 окт 2020
    #4
  5. TopicStarter Overlay
    Kpocc

    Kpocc Участник форума

    Страна:
    Ukraine
    Регистрация:
    28.01.2017
    Сообщения:
    3
    Паяльная станция:
    Kada 852d+ lukey 702
    Паяльный фен:
    Kada 852d+ lukey 702
    Мультиметр:
    RM109
    Осциллограф:
    hantec 2c72
    Программатор:
    tl866a
    да видел, PCH_PWROK сигналит уже после поднятия напряжений VCC_SA , VCC_CORE, VCC_GT . они должны подняться все вместе . я так понимаю , процу хана , вы были правы . спасибо за помощь.

    Kpocc, 1 окт 2020
    #5
